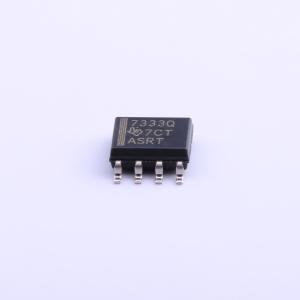

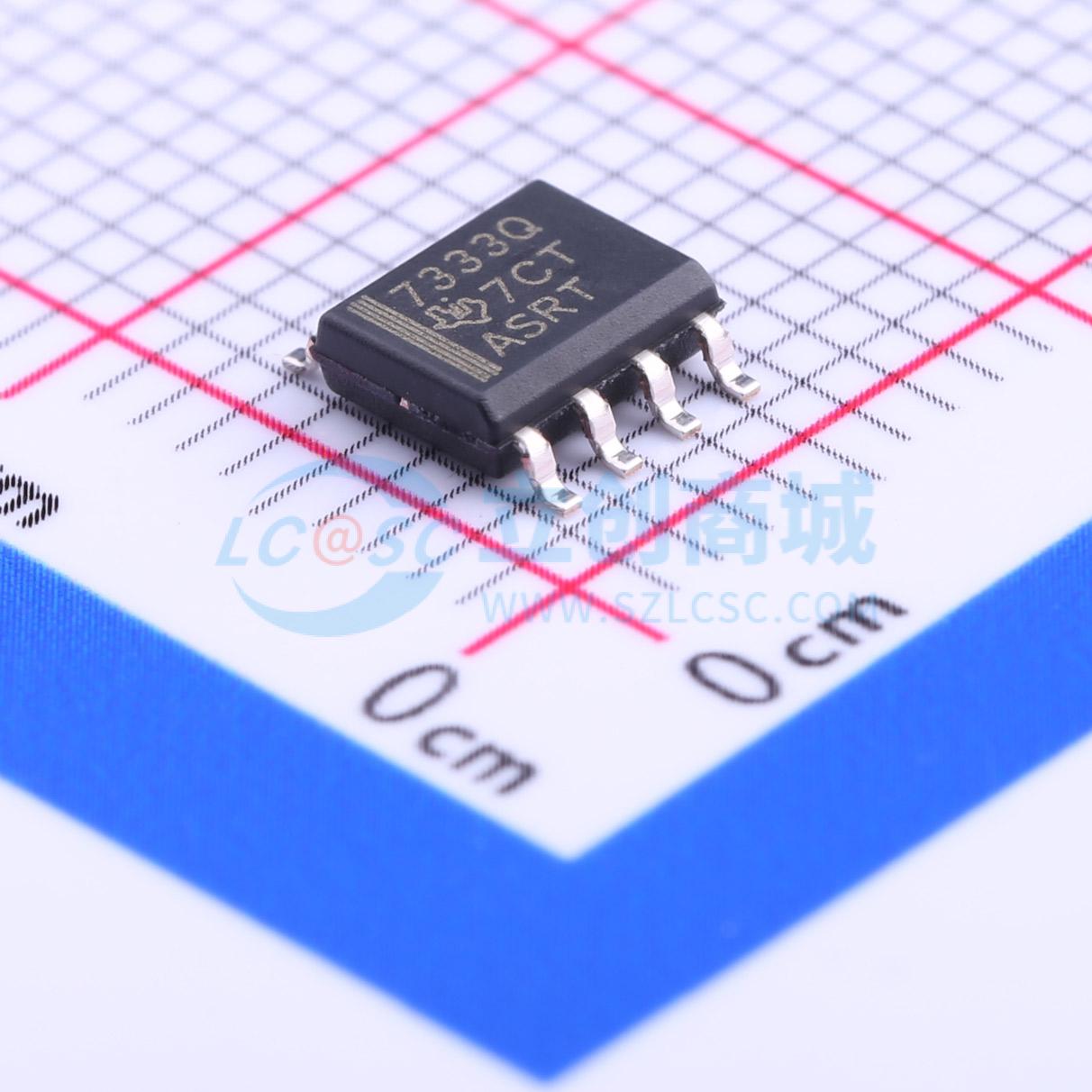

TPS7333QDR

TPS73xx 器件是微功耗低压差 (LDO) 稳压器系列的成员。 与 TPS71xx 和 TPS72xx LDO 不同的是，它们集成了延迟微处理器复位功能。 在欠压情况下，TPS73xx 的 RESET 输出会在微型计算机和微处理器系统中触发复位。TPS73xx 内部的比较器会监控稳压器的输出电压，以检测稳压输出电压是否出现欠压情况。 如果发生欠压，RESET 输出（开漏 NMOS）将导通，使 RESET 信号变为低电平。在欠压期间，RESET 保持低电平。一旦欠压情况消除，将开始 200ms（典型值）的超时计时。200ms 延迟结束后，RESET 变为高电平。 通过用 PMOS 器件取代典型的 PNP 传输晶体管，与传统 LDO 性能相比，压差和静态电流降低了一个数量级。 由于 PMOS 器件表现为低阻值电阻，因此压差非常低（对于 TPS7350，在输出电流为 100mA 时，最大压差为 35mV），并且与输出电流成正比。此外，由于 PMOS 传输元件是电压驱动器件，静态电流较低且保持恒定，与输出负载无关（在 0mA 至 500mA 的全输出电流范围内，典型值为 340μA）。这两项关键指标显著延长了电池供电系统的使用寿命。 该 LDO 系列还具备睡眠模式；向 EN（使能）端施加逻辑高电平信号可关闭稳压器，在 TJ = 25°C 时，将静态电流降至最大 0.5μA。 TPS73xx 提供 2.5V、3V、3.3V、4.85V 和 5V 固定电压版本以及可调版本（可在 1.2V 至 9.75V 范围内编程）。在电压、负载和温度范围内，输出电压容差最大为 2%（2.5V 和可调版本为 3%）。TPS73xx 系列提供 PDIP（8 引脚）、SO（8 引脚）和 TSSOP（20 引脚）封装。TSSOP 封装的最大高度为 1.2mm。
