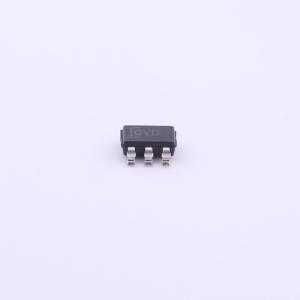

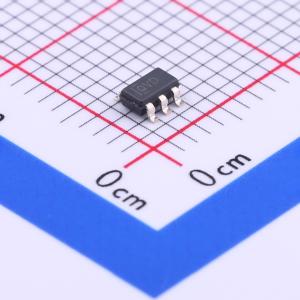

TLV70233DBVR

具有使能功能的 300mA、高 PSRR、低 IQ、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV702 具有使能功能的 300mA、高 PSRR、低 IQ、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TLV70233DBVR
商品编号: C26833
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TLV702xx系列低压差（LDO）线性稳压器是静态电流低、具有出色的线路和负载瞬态性能的器件。这些LDO专为对电源敏感的应用而设计。精密带隙基准和误差放大器可提供整体2%的精度。低输出噪声、非常高的电源抑制比（PSRR）和低压差电压，使该系列器件成为各种电池供电手持设备的理想选择。所有器件版本均具备热关断和限流功能，以确保安全。

此外，这些器件在仅0.1 μF的有效输出电容下也能保持稳定。这一特性使得可以使用具有更高偏置电压和温度降额的低成本电容器。在无输出负载的情况下，器件也能以规定的精度进行稳压。

TLV702xxP系列还提供了一个有源下拉电路，用于快速泄放输出端的电荷。

TLV702xx系列LDO线性稳压器提供SOT23 - 5和1.5mm × 1.5mm SON - 6封装。

商品特性

极低的压差：输出电流Iout = 50 mA、输出电压Vout = 2.8V时为37 mV；Iout = 100 mA、Vout = 2.8V时为75 mV；Iout = 300 mA、Vout = 2.8V时为220 mV
2%的精度
低静态电流IQ：35 μA
可提供1.2 V至4.8 V的固定输出电压组合
高PSRR：1 kHz时为68 dB
在0.1 μF有效电容下保持稳定
热关断和过流保护
封装形式：SOT23 - 5和1.5mm × 1.5mm SON - 6

应用领域

无线手持设备
智能手机、个人数字助理（PDA）
MP3播放器
ZigBee网络
蓝牙设备
锂离子电池供电的手持产品
无线局域网（WLAN）及其他电脑附加卡

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	68dB@(1kHz)
	压差	375mV@(300mA)

	属性	参数值
	静态电流(Iq)	35uA
	噪声	48uVrms
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
