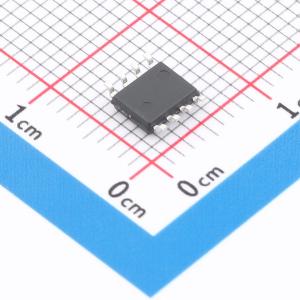

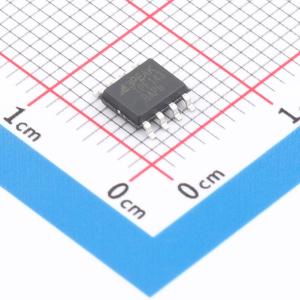

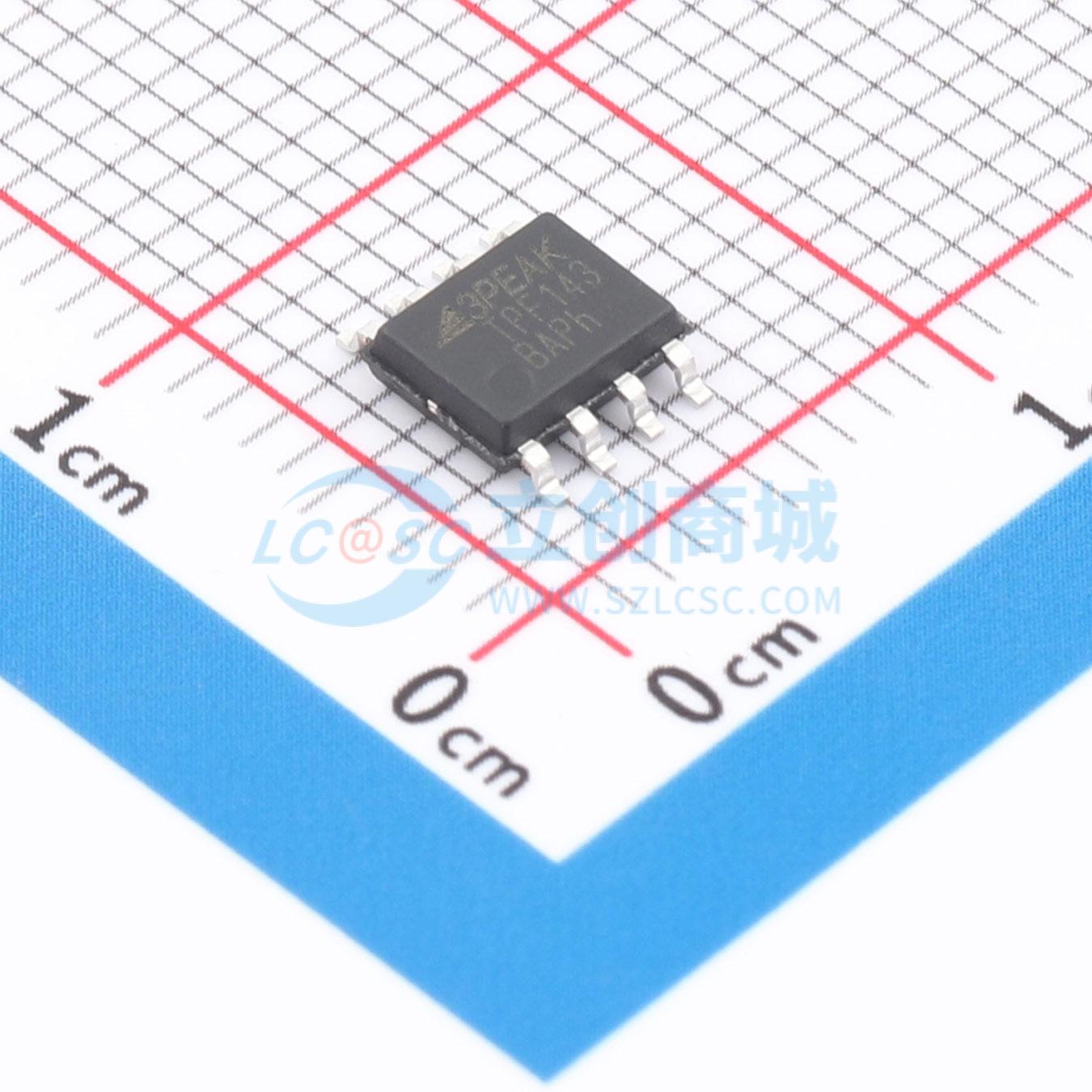

TPF143-SR
低功耗3通道高清视频滤波驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 专为消费应用设计的高性能、低成本视频重建滤波器，完美结合了出色的视频性能和低功耗。它包含三个高清 (HD) 滤波通道。所有滤波器均具有六阶巴特沃斯特性，可用作数模转换器 (DAC) 重建滤波器或模数转换器 (ADC) 抗混叠滤波器。HD 滤波器可以旁路以支持 1080p60 视频或高达四倍扩展图形阵列 (QXGA) 的 RGB 视频
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPF143-SR
- 商品编号
- C248571
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频放大器 | |
| 放大器数 | 3 | |
| 滤波器阶数 | 6 | |
| 带宽(-3db) | 71.5MHz | |
| 压摆率(SR) | 300V/us | |
| 微分增益 | 0.1% |
| 属性 | 参数值 | |
|---|---|---|
| 微分相位 | 0.3deg | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~5.5V | |
| 静态电流(Iq) | 34.5mA | |
| 功能特性 | 直流钳位/直流恢复；滤波器旁路；抗混叠/重建滤波器 | |
| 输出电流 | 65mA |
商品概述
TPF143是一款专为消费类应用设计的高性能、低成本视频重建滤波器，完美结合了卓越的视频性能和低功耗特性。该器件集成了三个高清滤波器通道。所有滤波器均具备六阶巴特沃兹特性，可用作数模转换器的重建滤波器或模数转换器的抗混叠滤波器。高清滤波器可被旁路，以支持1080p60视频或高达四倍扩展图形阵列的RGB视频。作为其灵活性的一部分，输入可配置为交流或直流耦合输入。84毫伏的输出电平偏移允许在输入为0伏时，输出端获得完整的同步动态范围。交流耦合模式包括针对Y'和G'B'R'信号的透明同步头钳位选项。通过添加外部电阻至VS+，可轻松实现C'/P'B/P'R通道的交流耦合偏置。TPF143的轨到轨输出级具有6分贝增益，支持交流和直流线路驱动。驱动两条线路或75欧姆负载的能力，使其作为视频线路驱动器具有最大的灵活性。在3.3伏电压下总静态电流为34.5毫安，使其成为对功耗敏感的视频应用的绝佳选择。TPF143采用SOIC-8封装，工作温度范围为-40℃至+85℃。
商品特性
- 支持Y'Pb'Pr'-1080p/1080i/720p、R'G'B'或VGA/SVGA/XGA格式的3通道高清电视视频滤波器
- 优化的六阶巴特沃兹视频重建滤波器：高清通道-3分贝带宽≥72兆赫兹
- 支持多种输入偏置方式：直流耦合时提供80毫伏电平偏移；交流耦合时提供透明输入钳位；交流耦合时支持外部直流偏置
- 极低的静态电流：11.5毫安（在3.3伏电压下，典型值）
- 6分贝增益（2伏/伏），轨到轨输出
- 交流或直流耦合输出，可驱动双视频负载（75欧姆）
- 宽电源电压范围：+3.0伏至+5.5伏单电源供电
- 强大的静电放电保护：符合8千伏人体模型和2千伏带电器件模型等级
- 绿色产品，采用SOIC-8封装
应用领域
- 视频信号放大
- 机顶盒视频驱动
- 个人录像机、DVD播放器视频缓冲
- 便携式或USB供电视频设备的视频缓冲
- 高清电视
