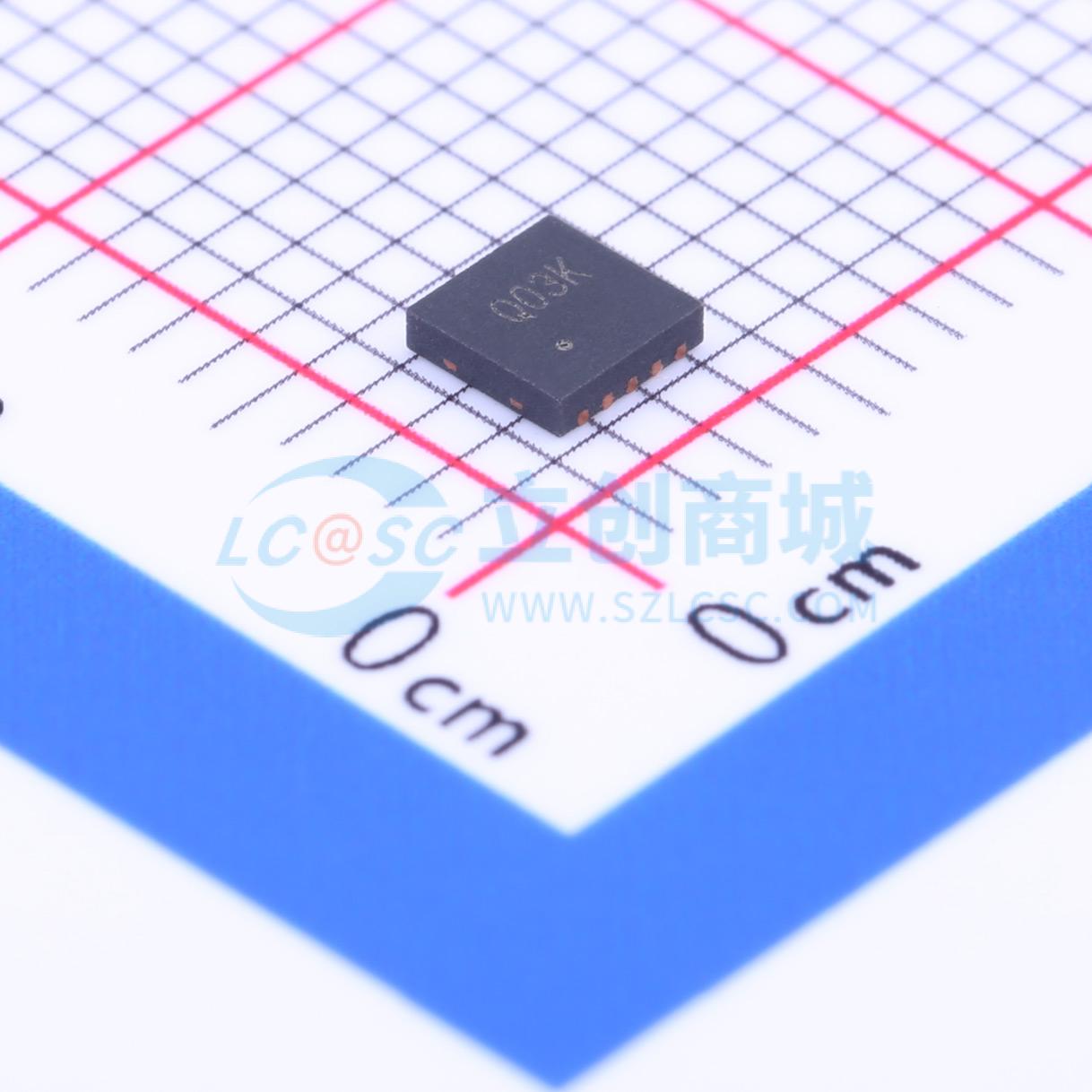

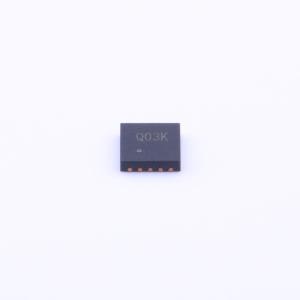

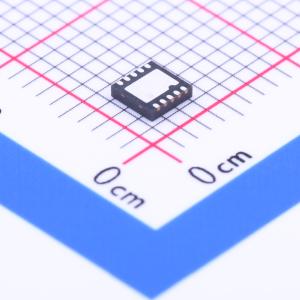

温馨提醒：图片仅供参考，商品以实物为准

IP2703

集成10种协议的USB端口快充协议IC

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: INJOINIC(英集芯)
商品型号: IP2703
商品编号: C248429
商品封装: DFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

IP2703是一款高度集成的、用于USB输出端口的快充协议IC。其主要功能是解析接入USB端口的充电设备的快充请求，然后根据解析的快充协议通知USB端口调整输出电压。支持自动检测USB端口接入设备的充电协议类型并进行协议切换，能响应不同协议的充电电压请求。支持对USB端口进行多种协议解析，包括HVDCP QC3.0/QC2.0（Quick Charge） Class A和ClassB，FCP（Hisilicon Fast Charge Protocol），AFC（Samsung Adaptive Fast Charge），SFCP（Spreadtrum FastCharge Protocol），MTK PE+ 2.0/1.1（MediaTek Pump Express Plus 2.0/1.1）、以及Apple 2.4A、三星2.0A和BC1.2普通充电控制。实时监测DP，DM引脚电压，当检测到接入USB端口的待充设备为非快充设备类型时，通过改变DP，DM两个引脚的电压来握手不同的设备。当检测到接入USB端口的待充设备为快充设备类型时，能自动识别快充类型并对协议请求进行解析和响应从而完成与待充电设备的握手过程，然后按照协议请求通过FB引脚SOURCE或SINK电流，调整反馈环路的反馈电压，从而调节快充电压；当输出电压为默认的5V时，FB引脚则不进行调整。不对充电环路进行控制，实际的充电环路和充电电流则由适配器和接入的USB端口设备决定。集成了USB Type-C DFP端口控制器，支持对外放电，此时CC1、CC2分别输出330uA电流，可告知插入的用电设备，最大支持3A电流能力，可与UFP、DRP设备实现连接。

商品特性

支持10种USB端口充电协议
支持多种充电协议控制（QC3.0/QC2.0，FCP，AFC，SFCP，MTK PE+ 2.0/1.1以及Apple2.4A，三星2.0A和BC1.2）支持自动选择快充协议或普通充电控制
支持USB Type-C DFP
CC1，CC2自动输出上拉状态支持广播3A最大电流
支持QC3.0/QC2.0 Class B（兼容Class A）充电协议
支持QC3.0 Class B：3.6V~20V（0.2V/Step）支持QC2.0 Class B：5V，9V，12V和20V
支持MTK PE+ 2.0/1.1快充协议
PE+2.0：5V~20V（0.5V/Step）配置PE+1.1：3.6V~5V（0.2V/Step），7V，9V，12V配置
支持华为FCP快充5V和9V电压配置
支持三星AFC快充5V和9V电压配置
支持BC1.2：DP与DM短接
SEL可配置快充协议请求的最高电压为20V或12V或5V
自动检测DP, DM上电压对应的快充请求，通过调节FB精确控制输出电压
支持NTC温度保护功能

应用领域

USB功率输出接口
移动电源
车载充电器
智慧手机
平板电脑
网络笔记本
数字相机
蓝牙配件所用的电池充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	3V~5.5V
	最大充电电流	-
	充电饱和电压	-
	放电截止电压	-
	电池类型	-
	电池节数	-

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	-
	静态电流(Iq)	66uA
	均衡电流	-
	接口类型	-
	功能特性	-
