温馨提醒：图片仅供参考，商品以实物为准

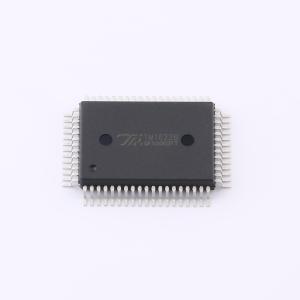

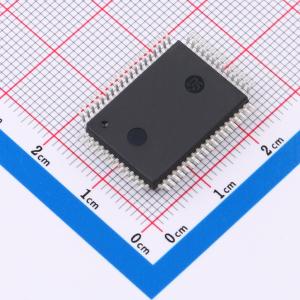

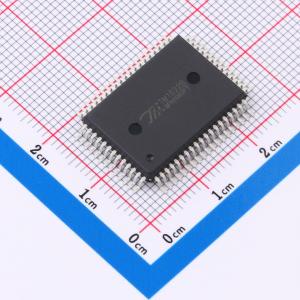

TM1622B-LQFP64(14*20)
LCD显示驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TM1622B是256点内存映象和多功能的LCD驱动专用芯片，其软件配置特性使它适用于多种LCD应用场合，包括LCD模块和显示子系统。用于连接主控制器和TM1622B的管脚只有4或5条，TM1622B还有一个节电命令用于降低系统功耗。
- 品牌名称
- TM(天微)
- 商品型号
- TM1622B-LQFP64(14*20)
- 商品编号
- C22767310
- 商品封装
- LQFP-64(14x20)
- 包装方式
- 托盘
- 商品毛重
- 5.419753克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 工作电压 | 2.7V~5.2V | |
| 接口类型 | 4线串行接口 | |
| 工作电流 | 150uA | |
| 偏压 | 1/4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+85℃ | |
| 显示配置(位) | 32x8 bit | |
| 频率 | 32kHz | |
| 静态电流 | 1.5uA |
商品概述
TM1622B是256点内存映象和多功能的LCD驱动专用芯片，其软件配置特性使它适用于多种LCD应用场合，包括LCD模块和显示子系统。用于连接主控制器和TM1622B的管脚只有4或5条，TM1622B还有一个节电命令用于降低系统功耗。
商品特性
- 工作电压2.4 ~ 5.2V
- 内置32kHz RC振荡器
- 可外接32kHz频率源作为时钟输入
- 内置时基频率源
- 内置蜂鸣器输出驱动，有两种输出频率可选(2kHz或者4kHz)
- 内置节电模式，可用于减少功耗
- 内置时基发生器和看门狗（WDT）输出
- 内置32×8位显示寄存器，32个SEG，8个COM输出驱动，1/4偏压四线串行接口
- 提供VLCD管脚用于调整LCD操作电压
- 三种数据访问模式
- 八个时基/看门狗定时器时钟源
- 数据模式和命令模式指令
- 三种封装形式可选：LQFP44（短脚），LQFP52，LQFP64
