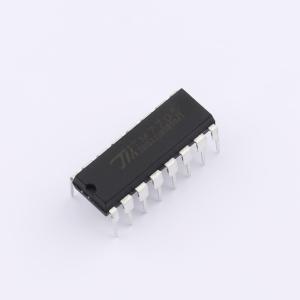

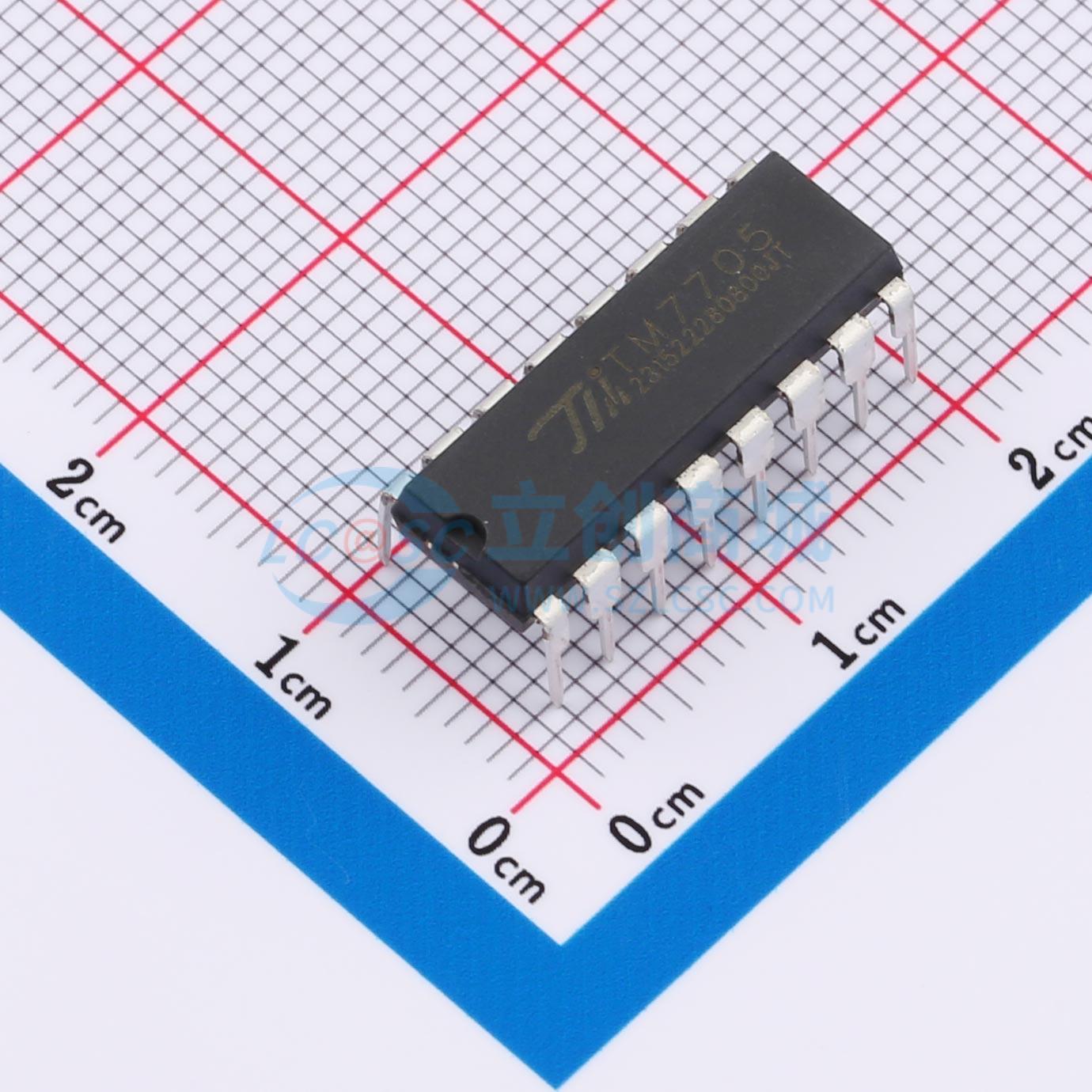

TM7705-DIP16
模数/数模转换器(ADC/DAC)
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 16位A/D转换芯片，主要用于低频测量，能直接将传感器测量的微小信号进行A/D转换。具有双通道全差分输入，16位-△模数转换，积分非线性小于0.003%，可编程增益1～128，串行通讯，3V或5V工作电压，适合仪表测量、工业控制等应用领域。
- 品牌名称
- TM(天微)
- 商品型号
- TM7705-DIP16
- 商品编号
- C22767329
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 通道数 | 2 | |
| 工作电压 | 2.85V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 400kHz~2.5MHz；2.4576MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 10Hz；4Hz | |
| 静态电流 | 320uA |
商品概述
TM7705是16位A/D转换芯片，主要用于低频测量，能直接将传感器测量的微小信号进行A/D转换。有两个全差分通道，采用SPI三线串行通讯。内置可配置的模拟前端增益、信号极性以及更新速率。具有自校正和系统校正功能，可消除器件本身和系统的增益以及偏移误差。还具有高分辨率、优良的抗噪声性能以及低电压低功耗等特点，适合仪表测量、工业控制等应用领域。
商品特性
- 双通道全差分输入通道的ADC
- 16位Σ-Δ模数转换
- 积分非线性小于0.003%
- 可编程增益：1~128
- 三线串行通讯
- 对模拟输入有缓冲的能力
- 3V或5V工作电压，范围±5%
- 3V电压时，最大功耗为1mW
- 掉电模式，电流的最大值为8μA
- 16脚DIP、SOIC、TSSOP、SOP封装
应用领域
- 仪表测量
- 工业控制
- 电子秤
