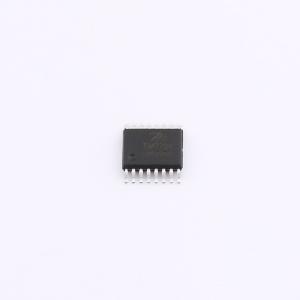

TM7707-TSSOP16

模数/数模转换器(ADC/DAC)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 24位A/D转换芯片，主要用于低频测量，能直接将传感器测量的微小信号进行A/D转换。
品牌名称: TM(天微)
商品型号: TM7707-TSSOP16
商品编号: C22767333
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.12克(g)

商品参数

商品概述

TM7707/8 是24 位A/D 转换芯片，主要用于低频测量，能直接将传感器测量的微小信号进行A/D转换。 TM7707 有两个全差分通道，TM7708 有三个伪差分通道，采用SPI 三线串行通讯。内置可配置的模拟前端增益、信号极性以及更新速率。具有自校正和系统校正功能，可消除器件本身和系统的增益以及偏移误差。还具有高分辨率、优良的抗噪声性能以及低电压低功耗等特点，适合仪表测量、工业控制等应用领域。

商品特性

TM7707：双通道全差分输入的ADC
TM7708：三个伪差分输入通道的ADC
≥24 位 Σ-Δ 模数转换
积分非线性小于 0.003%
可编程增益：1~128
三线串行通讯
对模拟输入有缓冲的能力
3V 或5V工作电压，范围 ±5%
3V 电压时，最大功耗为1mW
掉电模式，电流的最大值为8μA
16 脚SOP封装

应用领域

仪表测量
工业控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(90个/管，最小起订量 1 个)

个

起订量：1 个90个/管

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	通道数	2
	工作电压	2.85V~5.25V
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+85℃

	属性	参数值
	时钟/振荡器	内置；外置
	时钟频率(fc)	400kHz~2.5MHz；2.4576MHz
	基准电压源	外置
	可变增益	支持
	ADC架构	Sigma-Delta
	静态电流	320uA
