温馨提醒：图片仅供参考，商品以实物为准

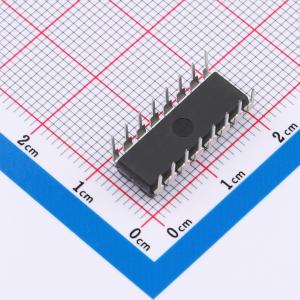

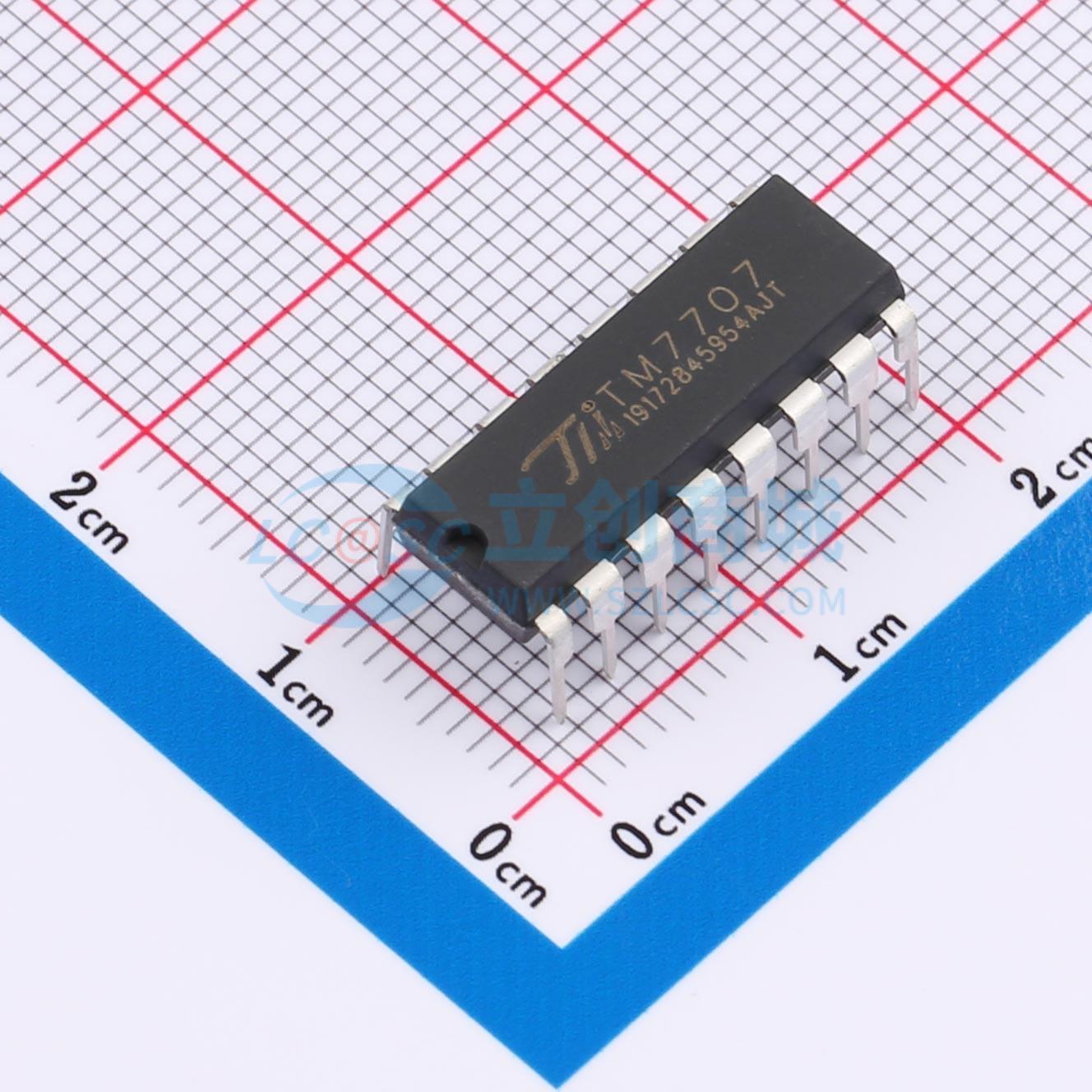

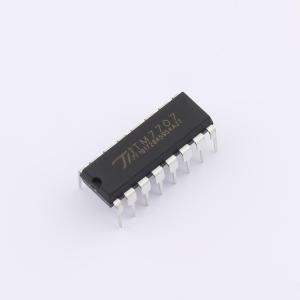

TM7707-DIP16
模数/数模转换器(ADC/DAC)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 24位A/D转换芯片，主要用于低频测量，能直接将传感器测量的微小信号进行A/D转换。
- 品牌名称
- TM(天微)
- 商品型号
- TM7707-DIP16
- 商品编号
- C22767334
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 差分输入 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
TM7707/8 是24 位A/D 转换芯片，主要用于低频测量，能直接将传感器测量的微小信号进行A/D转换。 TM7707 有两个全差分通道，TM7708 有三个伪差分通道，采用SPI 三线串行通讯。内置可配置的模拟前端增益、信号极性以及更新速率。具有自校正和系统校正功能，可消除器件本身和系统的增益以及偏移误差。还具有高分辨率、优良的抗噪声性能以及低电压低功耗等特点，适合仪表测量、工业控制等应用领域。
商品特性
- TM7707：双通道全差分输入的ADC
- TM7708：三个伪差分输入通道的ADC
- ≥24 位 Σ-Δ 模数转换
- 积分非线性小于 0.003%
- 可编程增益：1~128
- 三线串行通讯
- 对模拟输入有缓冲的能力
- 3V 或5V工作电压，范围 ±5%
- 3V 电压时，最大功耗为1mW
- 掉电模式，电流的最大值为8μA
- 16 脚SOP封装
应用领域
- 仪表测量
- 工业控制
