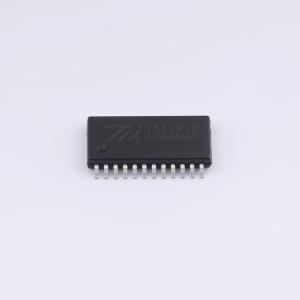

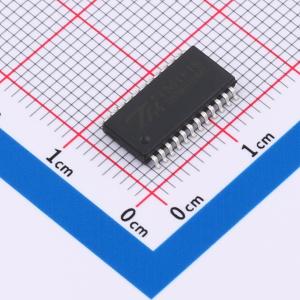

TM1818-SSOP24
LED显示面板设计的驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TM1818是LED显示面板设计的驱动IC，它内建的CMOS位移寄存器与锁存功能，可以将串行的输入数据转换成平行输出数据格式。TM1818具有16个电流源，可以在每个输出端口提供2~60mA恒定电流量以驱动LED，每个OUT驱动通道输出可短接后得到更大的电流输出，且当环境发生变化时，对其输出电流影响很小。同时可以选用不同阻值（REXT）的外接电阻来调整TM1818各输出端口的电流大小，因此，可精确地控制LED的发光亮度，适用于高质量白平衡显示驱动模组。
- 品牌名称
- TM(天微)
- 商品型号
- TM1818-SSOP24
- 商品编号
- C22767323
- 商品封装
- SSOP-24
- 包装方式
- 管装
- 商品毛重
- 0.791667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 通道数 | 16 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 60mA | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 2% |
商品概述
TM1818是LED显示面板设计的驱动IC，它内建的CMOS位移寄存器与锁存功能，可以将串行的输入数据转换成平行输出数据格式。TM1818具有16个电流源，可以在每个输出端口提供2~60mA恒定电流量以驱动LED，每个OUT驱动通道输出可短接后得到更大的电流输出，且当环境发生变化时，对其输出电流影响很小。同时可以选用不同阻值（REXT）的外接电阻来调整TM1818各输出端口的电流大小，因此，可精确地控制LED的发光亮度，适用于高质量白平衡显示驱动模组。
商品特性
- 16个恒流源输出通道
- 电流输出大小不因输出端负载电压变化而变化
- 恒流电流范围值，2~60mA@VDD = 5V；2~45mA@VDD = 3.3V
- 极为精确的电流输出值（通道与通道）最大误差：≤±1.5%（芯片与芯片）最大误差：≤±2.0%
- 通过调节外部电阻，可设定精密电流输出值
- 高达25MHz时钟频率
- 工作电压：3.0V~5.5V
- 封装形式：SSOP24、QSOP24
应用领域
- 户内、外，单、双、全彩（动态、静态）LED显示屏
- 灯饰、节能照明
