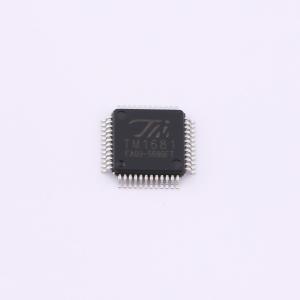

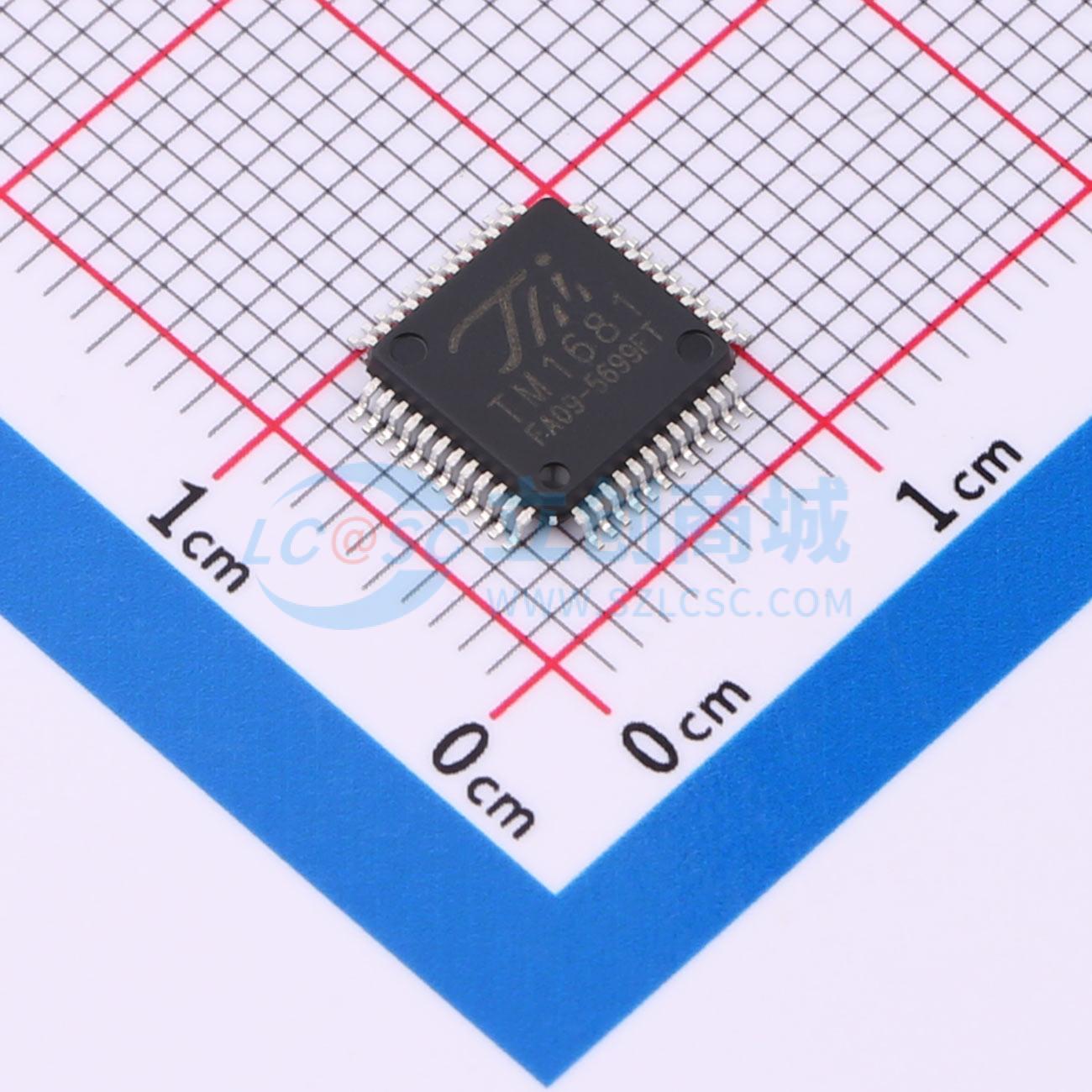

TM1681-LQFP48(7*7)

LED面板显示驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TM1681是一种存储器交换LED显示控制的驱动芯片，可以选择多重的ROW/COM模式（32ROW/8COM和24ROW/16COM），可以用来驱动点阵LED。该芯片提供了软件设置的16个级别的脉宽调制控制输出，可以调整LED循环显示的亮度。利用串行接口串行输入的方式，可以便捷地进入命令模式（COMMAND、MDOE）和数据模式（DATA、MODE），只需要简单的命令就可以建立起主控芯片和TM1681的通信。
品牌名称: TM(天微)
商品型号: TM1681-LQFP48(7*7)
商品编号: C22767318
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 1.138克(g)

商品概述

TM1681是一种存储器交换LED显示控制的驱动芯片，可以选择多重的ROW/COM模式（32ROW/8COM和24ROW/16COM），可以用来驱动点阵LED。该芯片提供了软件设置的16个级别的脉宽调制控制输出，可以调整LED循环显示的亮度。利用串行接口串行输入的方式，可以便捷地进入命令模式（COMMAND、MDOE）和数据模式（DATA、MODE），只需要简单的命令就可以建立起主控芯片和TM1681的通信。通过TM1681便可以进行持续的输出显示，在LED灯的显示中具有广泛的应用性，如工业仪表控制，数字钟/温度计/计数器/电压表显示，仪表数据的读出，LED显示，智能手环等应用。

商品特性

工作电压2.4~5.5V
32ROW8COM和24ROW16COM两种显示方案可选
综合显示存储器：644显示RAM（<32ROW8COM>），964显示RAM（24ROW16COM）
16个级别脉宽调制控制亮度
内置256KHz RC振荡器
四线串行接口通讯数据模式和命令模式指令
可选的NMOS输出渠道和PMOS输出渠道
封装形式：LQFP48、LQFP52

应用领域

工业仪表控制
数字钟/温度计/计数器/电压表显示
仪表数据的读出
LED显示
智能手环

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.4V~5.5V
	开关频率	256kHz

	属性	参数值
	通道数	-
	调光	PWM
	工作温度	-40℃~+85℃
