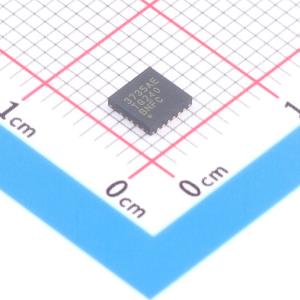

MAX3735AETG+T

MAX3735A是一款适用于SFP/SFF应用的+3.3V激光驱动器，数据速率范围为155Mbps至2.7Gbps。该器件接收差分输入数据，并为驱动激光器提供偏置电流和调制电流。与激光器的直流耦合支持多速率应用，并减少了外部元件的数量。MAX3735A完全符合SFP MSA时序和SFF-8472发射诊断要求。 内置自动功率控制（APC）反馈环路，可在不同温度和使用寿命内保持恒定的平均光功率。10mA至60mA（交流耦合时最高可达85mA）的宽调制电流范围以及1mA至100mA的偏置电流范围，使该产品非常适合驱动光纤模块中的FP/DFB激光二极管。激光器电流设置的电阻范围经过优化，可与DS1858 SFP控制器IC接口。 MAX3735A提供发射禁用控制、单点锁存发射故障监测输出、光电流监测和偏置电流监测，用于指示APC环路何时无法维持平均光功率。 MAX3735A采用4mm×4mm TQFN封装，工作温度范围为-40°C至+85°C。

• 完全符合SFP和SFF-8472 MSA标准
• 可编程调制电流范围为10mA至60mA（直流耦合）
• 可编程调制电流范围为10mA至85mA（交流耦合）
• 可编程偏置电流范围为1mA至100mA
• 边沿转换时间<51 ps
• 电源电流典型值为27mA
• 支持155Mbps至2.7Gbps多速率工作
• 自动平均功率控制
• TX_DISABLE引脚内置上拉电阻

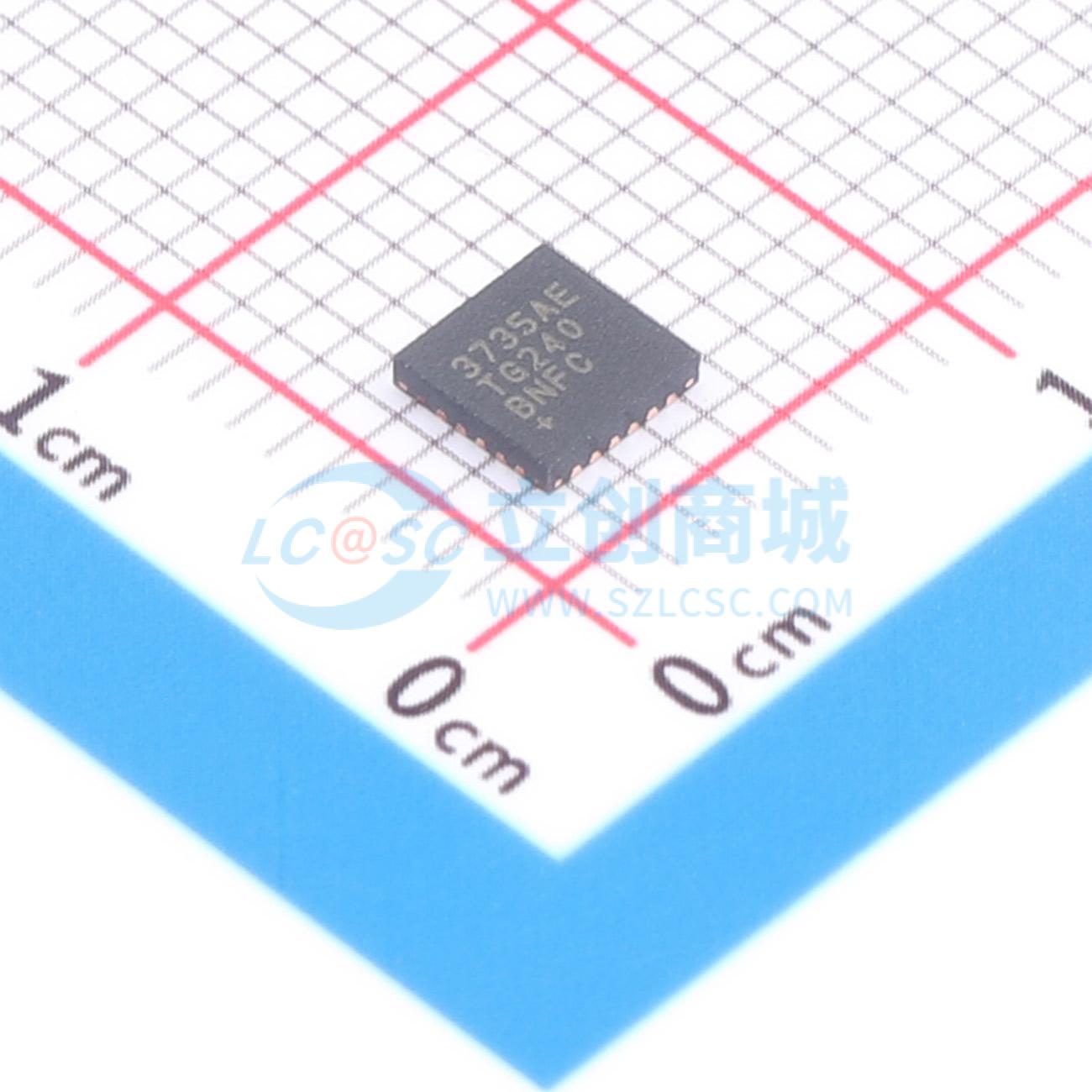

• 24引脚4mm x 4mm TQFN封装

• 千兆以太网SFP/SFF收发器模块
• 1G/2G光纤通道SFP/SFF收发器模块
• 多速率OC3至OC48-FEC SFP/SFF收发器模块
