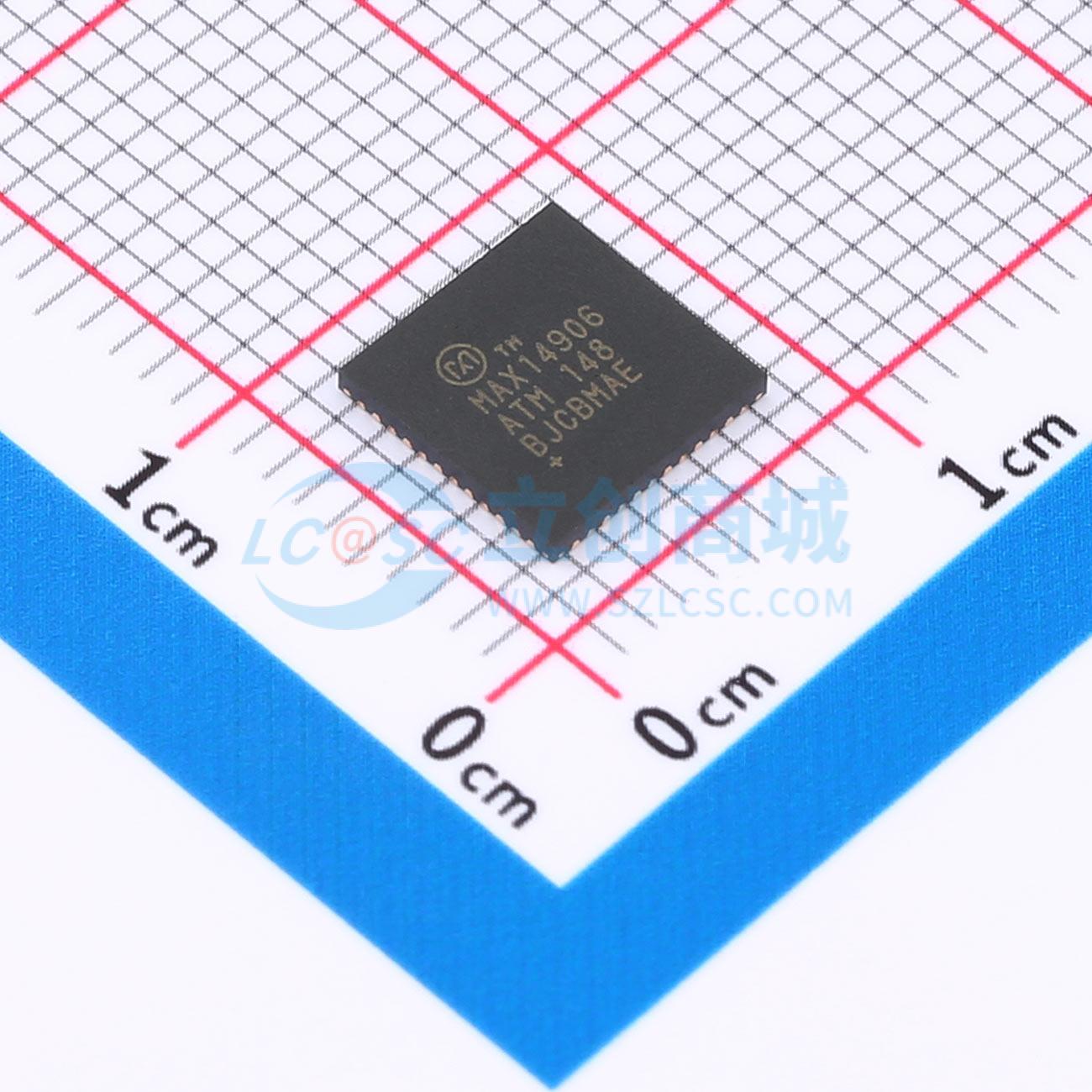

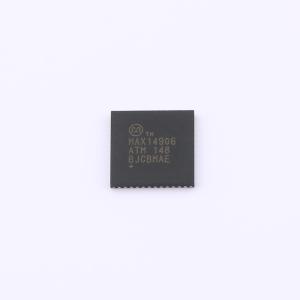

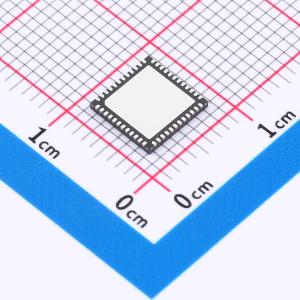

温馨提醒：图片仅供参考，商品以实物为准
MAX14906ATM+
四通道工业数字输出/数字输入
- 描述
- MAx14906是一款符合IEC 61131-2标准的高速四通道工业数字输出、数字输入设备，可以按通道配置为高侧（HS）开关、推挽（PP）驱动器，或Type 1和3，或Type 2数字输入。MAx14906的额定电压高达40V，并可承受65V电压。高侧开关限流可设置为130mA至1.2A，并可选择2倍的负载涌入电流。在25°C环境温度下，高侧驱动器的导通电阻为120mΩ（典型值）。可选的推挽操作可实现对电缆的高速驱动和负载电容的快速放电。对于数字输入操作，提供2.3mA（Type 1和3）或7mA（Type 2）的集电极电流。SPI接口具有内置芯片寻址解码器，允许使用共享SPI和公共芯片选通（CS）与多个MAx14906设备进行通信。SPI接口为全局和按通道配置和诊断提供灵活性，包括电源过压和欠压检测、断线或开路检测、热过载和限流报告等。为了实现高速运行，可以使用引脚直接监控和更改数字输入和输出状态，从而提高系统速度和吞吐量。开路检测可在开关关闭状态下监控开路/开载条件。LED驱动器提供每个通道的故障、状态和电源欠压指示。内部有源钳位允许快速关闭感性负载。集成的线路对地和线路对线路浪涌保护仅需要VDD上的TVS。MAx14906采用紧凑的48引脚7mm x 7mm QFN封装。
- 商品型号
- MAX14906ATM+
- 商品编号
- C22459761
- 商品封装
- TQFN-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 10V~40V |
商品概述
MAx14906是一款符合IEC 61131-2标准的高速四通道工业数字输出、数字输入设备，可以按通道配置为高侧（HS）开关、推挽（PP）驱动器，或Type 1和3，或Type 2数字输入。MAx14906的额定电压高达40V，并可承受65V电压。
高侧开关限流可设置为130mA至1.2A，并可选择2倍的负载涌入电流。在25°C环境温度下，高侧驱动器的导通电阻为120mΩ（典型值）。可选的推挽操作可实现对电缆的高速驱动和负载电容的快速放电。对于数字输入操作，提供2.3mA（Type 1和3）或7mA（Type 2）的集电极电流。
SPI接口具有内置芯片寻址解码器，允许使用共享SPI和公共芯片选通（CS）与多个MAx14906设备进行通信。SPI接口为全局和按通道配置和诊断提供灵活性，包括电源过压和欠压检测、断线或开路检测、热过载和限流报告等。为了实现高速运行，可以使用引脚直接监控和更改数字输入和输出状态，从而提高系统速度和吞吐量。
开路检测可在开关关闭状态下监控开路/开载条件。LED驱动器提供每个通道的故障、状态和电源欠压指示。内部有源钳位允许快速关闭感性负载。集成的线路对地和线路对线路浪涌保护仅需要VDD上的TVS。
MAx14906采用紧凑的48引脚7mm x 7mm QFN封装。
