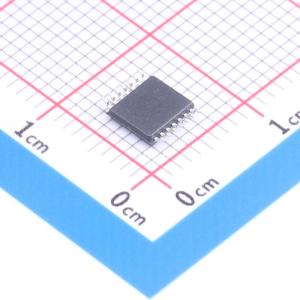

AS5047P-ATSM

AS5047P是一款高分辨率旋转位置传感器，可在完整的360度范围内进行高速（最高28krpm）角度测量。这款新的位置传感器配备了具有几乎为0延迟的革命性集成动态角度误差补偿（DAEC），并提供了一种强大的设计，可抑制任何均匀外部杂散磁场的影响。标准的4线SPI串行接口允许主微控制器从AS5047P读取14位绝对角度位置数据，并在无需专用编程器的情况下对非易失性设置进行编程。增量运动通过一组ABI信号指示，在十进制模式下每转最大分辨率为4000步/1000脉冲，在二进制模式下每转最大分辨率为4096步/1024脉冲。ABI信号的分辨率是可编程的，可降低至每转100步或每转25脉冲。无刷直流（BLDC）电机通过标准的UVW换相接口进行控制，极对数可在1至7之间进行编程。绝对角度位置也作为PWM编码输出信号提供。AS5047P采用紧凑的14引脚TSSOP封装单芯片形式提供。

• 高分辨率旋转位置传感器，适用于高速（最高28krpm）角度测量
• 配备集成动态角度误差补偿（DAEC），几乎无延迟
• 强大设计，抑制均匀外部杂散磁场影响
• 标准4线SPI串行接口，可读取14位绝对角度位置数据并编程非易失性设置
• ABI信号分辨率可编程
• 通过标准UVW换相接口控制BLDC电机，极对数可编程
• 绝对角度位置作为PWM编码输出信号
• 可通过SPI接口编程非易失性设置，无需专用编程器

工厂自动化、建筑自动化、机器人技术、永磁同步电机（PMSM）和步进电机闭环调节、光学编码器替换
