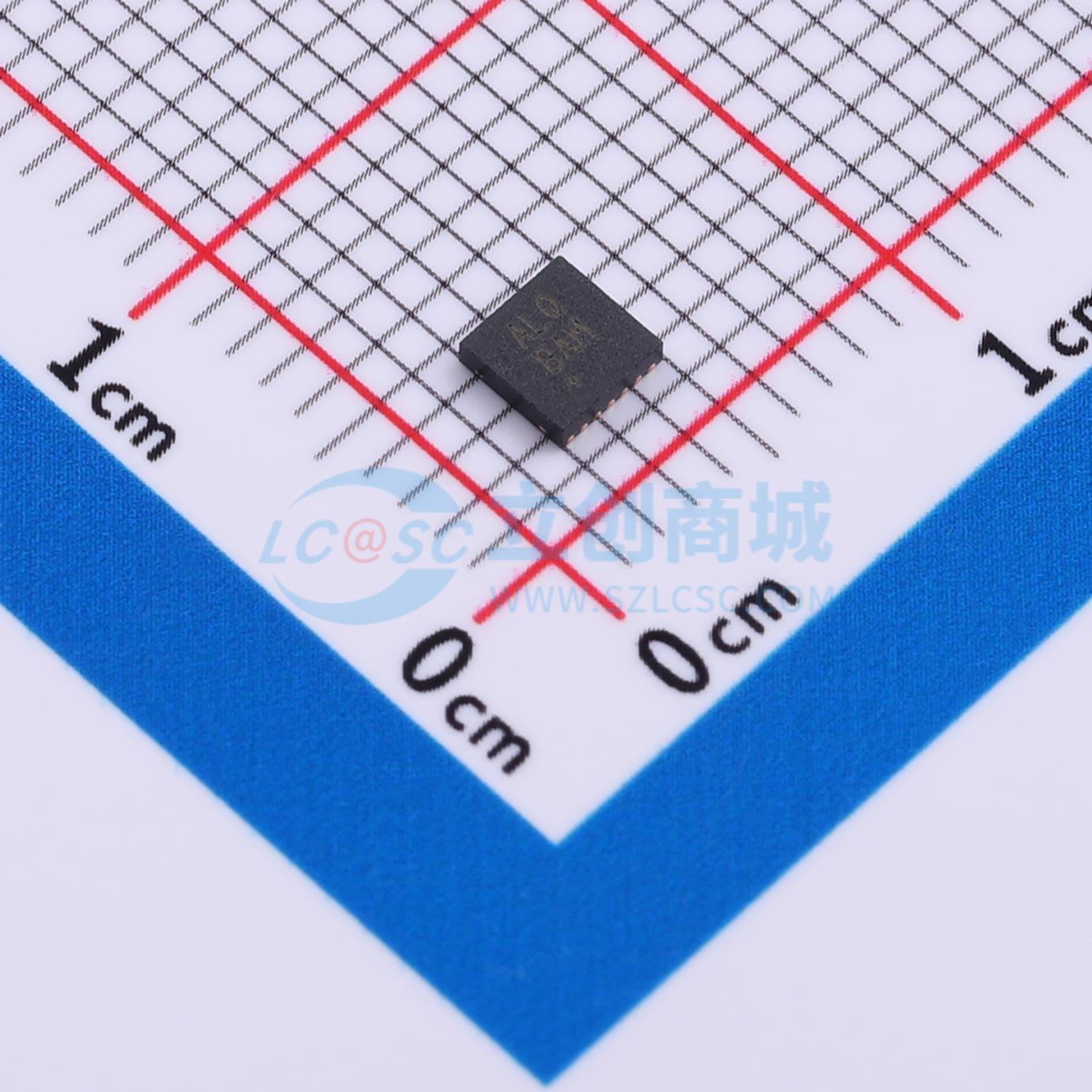

MAX38908ATD+
4A 高性能 LDO 线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 商品型号
- MAX38908ATD+
- 商品编号
- C22459800
- 商品封装
- TDFN-14(3x3)
- 包装方式
- 托盘
- 商品毛重
- 4.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 复位功能；使能控制；工作状态指示；可调软启动；过流保护；反极性电流保护；噪声旁路端子；输出放电；热关断；输入欠压保护 |
商品概述
MAX38907/MAX38908是快速瞬态响应、高电源抑制比（PSRR）的nMOS线性稳压器，可提供高达4A的负载电流。 这些稳压器支持0.9V至5.5V的宽输入电源范围，以及2.7V至20V的偏置（BIAS）电压范围，可为各种应用提供更广泛的电源选择。在输入电压、负载和温度变化时，输出精度可保持在±1%，满载时仅需300mV的输入输出压差即可实现良好的PSRR。输出电压可调节至0.6V至5.0V范围内的值，以满足希望在物料清单（BOM）中为多个电压轨指定单个低压差线性稳压器（LDO）的客户需求。 MAX38907可通过三个数字配置引脚配置为27种输出电压之一。此外，每个输出电压选择还可进行±5%的裕量调整。MAX38908的输出电压可通过两个外部反馈电阻调节至0.6V至5.0V范围内的值。这些LDO通过内部电路提供可编程浪涌电流限制、输出过流限制、反向电流限制和热过载保护，从而得到充分保护，避免损坏。 MAX38907采用20引脚、5mm x 5mm的TQFN封装，而MAX38908则提供5x3凸块、0.4mm间距的WLP封装和14引脚、3mm x 3mm的TDFN封装。
商品特性
- 提供灵活的工作范围
- 0.9V至5.5V输入电压范围
- 2.7V至20V偏置电压范围
- 0.6V至5.0V可编程输出电压
- 4A最大输出电流
- 4A负载电流时51mV的压差
- 1.6mA工作偏置电源电流
- 降低噪声并提高精度
- 在负载、输入电压和温度变化时，直流精度为±1%
- 4A负载瞬态变化为28mV
- 10kHz时偏置PSRR为78dB
- 输入输出压差为300mV、10kHz时输入PSRR为52dB
- 易于使用并提供可靠保护
- 10μF（最小）输出电容即可保持稳定
- 可编程软启动速率
- 过流和过温保护
- 输出到输入的反向电流保护
- 电源正常状态引脚
- 减小尺寸并提高可靠性
- 14引脚（3mm×3mm）TDFN、20引脚（5mm x 5mm）TQFN和5x3凸块、0.4mm间距的WLP封装
- -40°C至+125°C工作温度
应用领域
- 现场可编程门阵列（FPGA）和数字信号处理器（DSP）
- 医疗、音频和仪器仪表
- 服务器微处理器（μP）
- 便携式相机
- 可编程逻辑控制器（PLC）
- 基站
