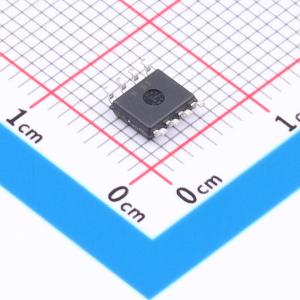

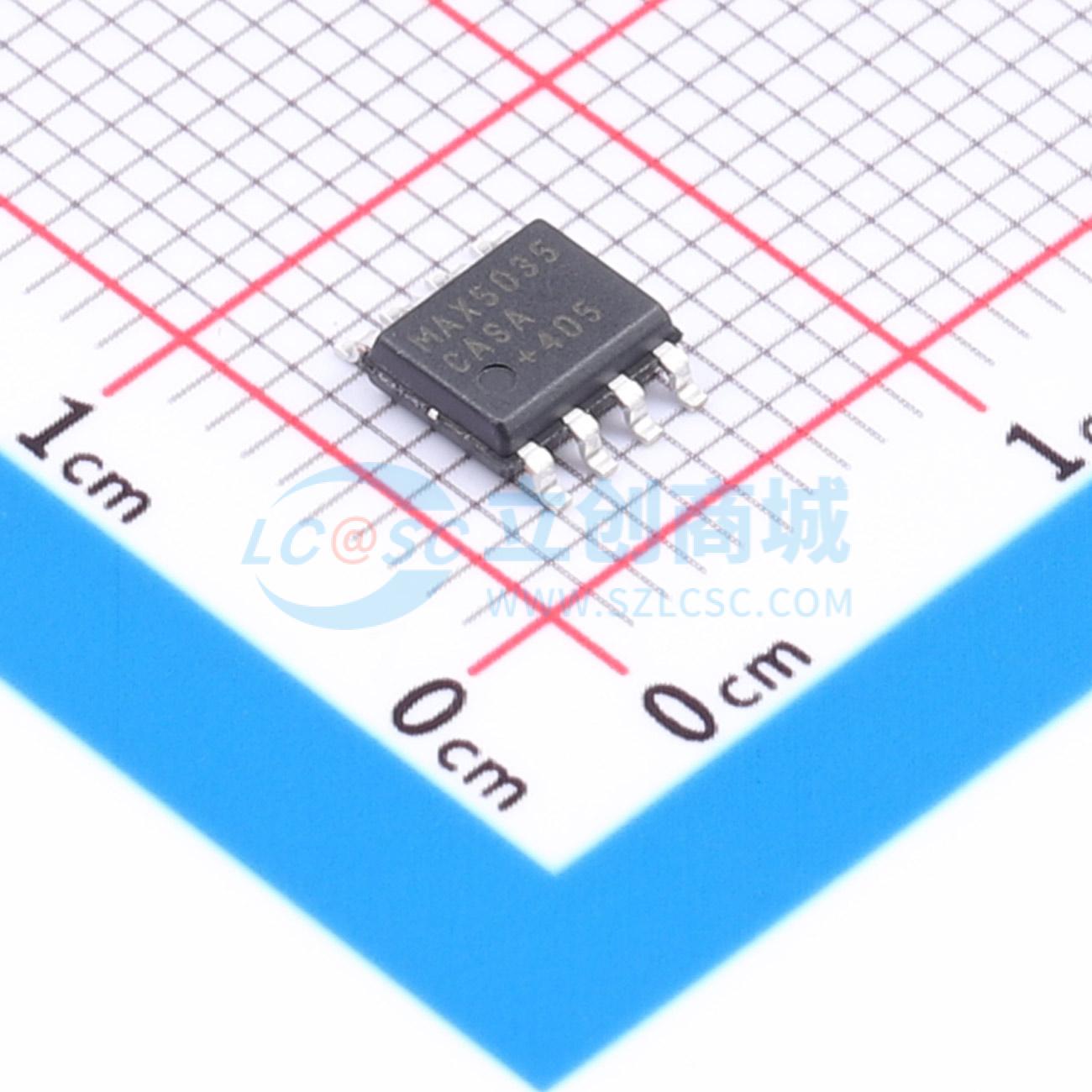

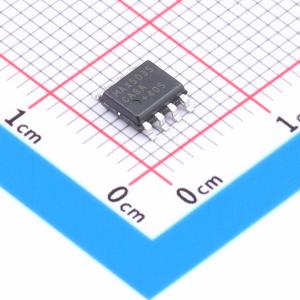

MAX5035CASA+T

降压型 1A 15V~76V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 易用、高效、高压的降压 DC-DC 转换器，可在高达 76V 的输入电压下工作，空载时仅消耗 270μA 静态电流。这款脉宽调制 (PWM) 转换器在重载时以固定的 125kHz 开关频率工作，并在轻载时自动切换到脉冲跳跃模式，以提供低静态电流和高效率。内部集成频率补偿，简化了电路设计。使用内部低导通电阻、高压 DMOS 晶体管，以实现高效率并降低总体系统成本
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5035CASA+T
商品编号: C22459758
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	270uA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	轻载高效模式；逐波限流；过流保护；打嗝限流

商品概述

MAX5035是一款易于使用、高效率、高电压的降压型DC-DC转换器，其输入电压最高可达76V，在空载时静态电流仅为270µA。这款脉宽调制转换器在重载时以固定的125kHz开关频率工作，并在轻载时自动切换到脉冲跳跃模式，以提供低静态电流和高效率。该器件包含内部频率补偿，简化了电路实现。它采用内部低导通电阻、高电压的DMOS晶体管，以获得高效率并降低整体系统成本。该器件包含欠压锁定、逐周期电流限制、打嗝模式输出短路保护和热关断功能。MAX5035可提供高达1A的输出电流。输出电流可能受封装最大功耗能力限制。它包含外部关断功能，典型关断电流为10µA。MAX5035A/B/C版本分别具有3.3V、5V和12V的固定输出电压，而MAX5035D/E版本的输出电压可在1.25V至13.2V范围内调节。MAX5035采用节省空间的8引脚SO和8引脚塑料DIP封装，工作温度范围为汽车级-40°C至+125°C。

商品特性

7.5V至76V宽输入电压范围
固定输出电压版本和可调输出电压版本
1A输出电流
效率高达94%
内部0.4Ω高边DMOS FET
空载时270µA静态电流，10µA关断电流
内部频率补偿
固定125kHz开关频率
热关断和短路电流限制
8引脚SO和PDIP封装

应用领域

汽车
消费电子
工业
分布式电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	15V~76V
	输出电压	12V
	输出电流	1A
	开关频率	125kHz
	工作温度	-40℃~+125℃@(TA)
