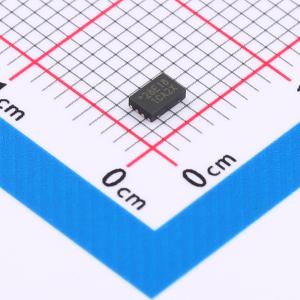

温馨提醒：图片仅供参考，商品以实物为准

DS28E18Q+T

1-Wire至I2C/SPI桥接器，带命令序列器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DS28E18是一款简单的通信桥接器，可以控制远程SPI或I2C传感器。它减少了从主机系统到传感器的连线数量，并支持多种I2C和SPI操作模式。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: DS28E18Q+T
商品编号: C22459747
商品封装: TDFN-8-EP(2x3)
包装方式: 编带
商品毛重: 0.024096克(g)

商品概述

DS28E18是一款简单的通信桥接器，位于远程SPI或I2C传感器处，允许传感器仅通过来自主机系统的两根线进行控制。它将线数从六根（SPI）或四根（I2C）减少。这两根线采用了亚德诺半导体（Analog Devices）的1-Wire协议，该协议将电源和信号整合在一根线上，并由主机微控制器的可编程I/O引脚驱动。1-Wire网络支持最长达100米的连接长度和10个或更多的传感器节点。该IC在SRAM中提供了一个512字节的命令序列器，可加载多个I2C或SPI命令。加载完成后，主控制器发送命令以执行序列、供电并从连接的I2C或SPI外设收集数据。随后的1-Wire命令读取收集的数据。连接的传感器或外设的电源来自1-Wire线，这使得DS28E18成为远程为复杂的I2C或SPI设备（如传感器、ADC、DAC和显示控制器）供电和控制的高效解决方案。

商品特性

当用作I2C从设备的桥接器时，DS28E18以标准模式（100kHz）、快速模式（400kHz）或快速模式增强版（Fm+，1MHz）进行通信。
在SPI模式下，支持多种时钟速率，最高可达2.3MHz。
通过1-Wire命令进行I2C或SPI操作配置；上电默认模式为I2C。
在I2C模式下运行时，有两个可编程GPIO引脚可用于额外的外设控制。
每个DS28E18提供一个唯一且安全的64位ROM识别号（ROM ID），作为设备在1-Wire总线上的地址。
多个DS28E18设备可以与其他设备共存于1-Wire网络中，并可单独访问，而不影响其他设备。

应用领域

环境条件检测
附件识别与控制
设备配置与监控
谷物提升机监控
使用单触点1-Wire接口操作远程I2C或SPI设备
延长I2C/SPI通信距离
将六根线（SPI）或四根线（I2C）减少为两根线
512字节序列器，用于连接设备的自主操作
两个可配置GPIO引脚，用于额外的外设控制
无需外部电源
DS28E18通过1-Wire寄生供电
I2C/SPI外设电源来自1-Wire线
灵活的1-Wire和I2C/SPI主操作模式
支持标准（11kbps）和超速（90kbps）1-Wire通信
I2C从设备支持100kHz、400kHz和1MHz
SPI从设备最高支持2.3MHz
易于集成
小型8引脚TDFN封装，尺寸为2mm x 3mm x 0.75mm
工作温度范围为-40℃至+85℃
工作电压范围为2.97V至3.63V

数据手册PDF

放大查看下载PDF

优惠活动

9.8折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	其他接口
	接口类型	I2C；SPI
	数据速率	-

	属性	参数值
	工作电压	2.97V~3.63V
	工作温度	-40℃~+85℃
