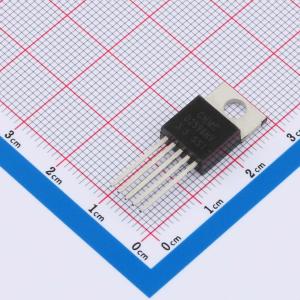

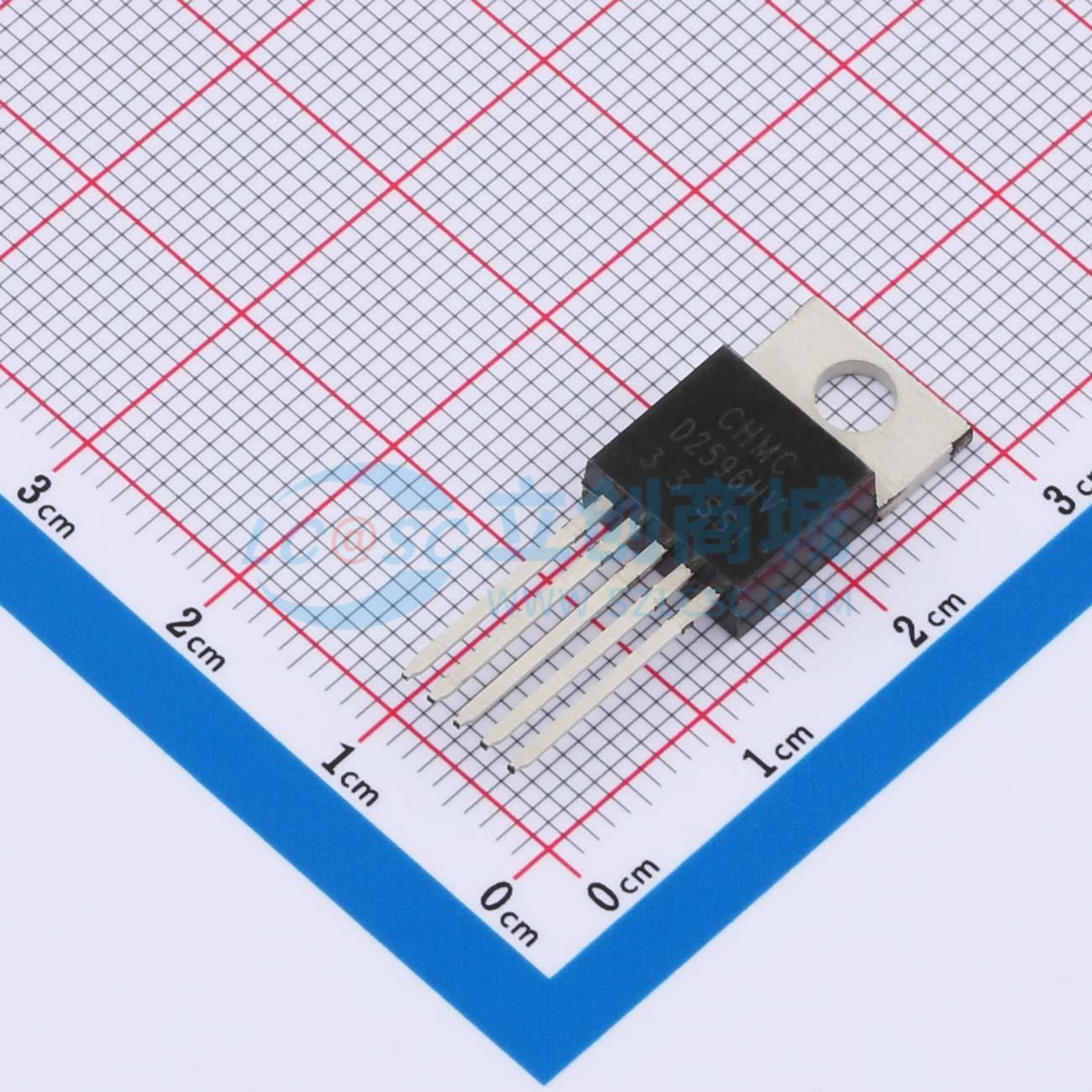

D2596HV-3.3(T)

D2596HV 系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动 3A 负载，具有出色的线性和负载调节能力。D2596HV 有 3.3V、5V、12V 固定输出电压版本和可调输出版本。 这些稳压器所需的外部元件数量最少，使用简单，并且内置频率补偿和固定频率振荡器。 因此，与低频开关稳压器相比，所需的滤波元件尺寸更小。多家不同制造商提供专为 D2596HV 优化的标准电感器。这一特性大大简化了开关模式电源的设计。 其他特性包括：在指定的输入电压和输出负载条件下，输出电压保证 ±4% 的容差，振荡器频率保证 ±15% 的容差。具备外部关断功能，典型待机电流为 50μA。输出开关具备逐周期电流限制功能，以及热关断功能，可在故障条件下提供全面保护。 D2596HV 采用 TO220 - 5 和 TO263 - 5 封装。

• 3.3V、5V、12V 和可调输出版本
• 高效率
• HV 版本输入电压范围宽，最高可达 60V
• 保证 3A 输出电流
• 仅需 4 个外部元件
• 150kHz 固定频率内部振荡器
• 具备 TTL 关断能力，低功耗待机模式
• 使用现成的标准电感器
• 热关断和电流限制保护
• 可调版本输出电压范围为 1.23V 至 57V，在电压和负载条件下最大误差 ±4%

• 简单高效的降压（buck）稳压器
• 线性稳压器的高效预稳压器
• 板载开关稳压器
• 正转负转换器（升降压）
