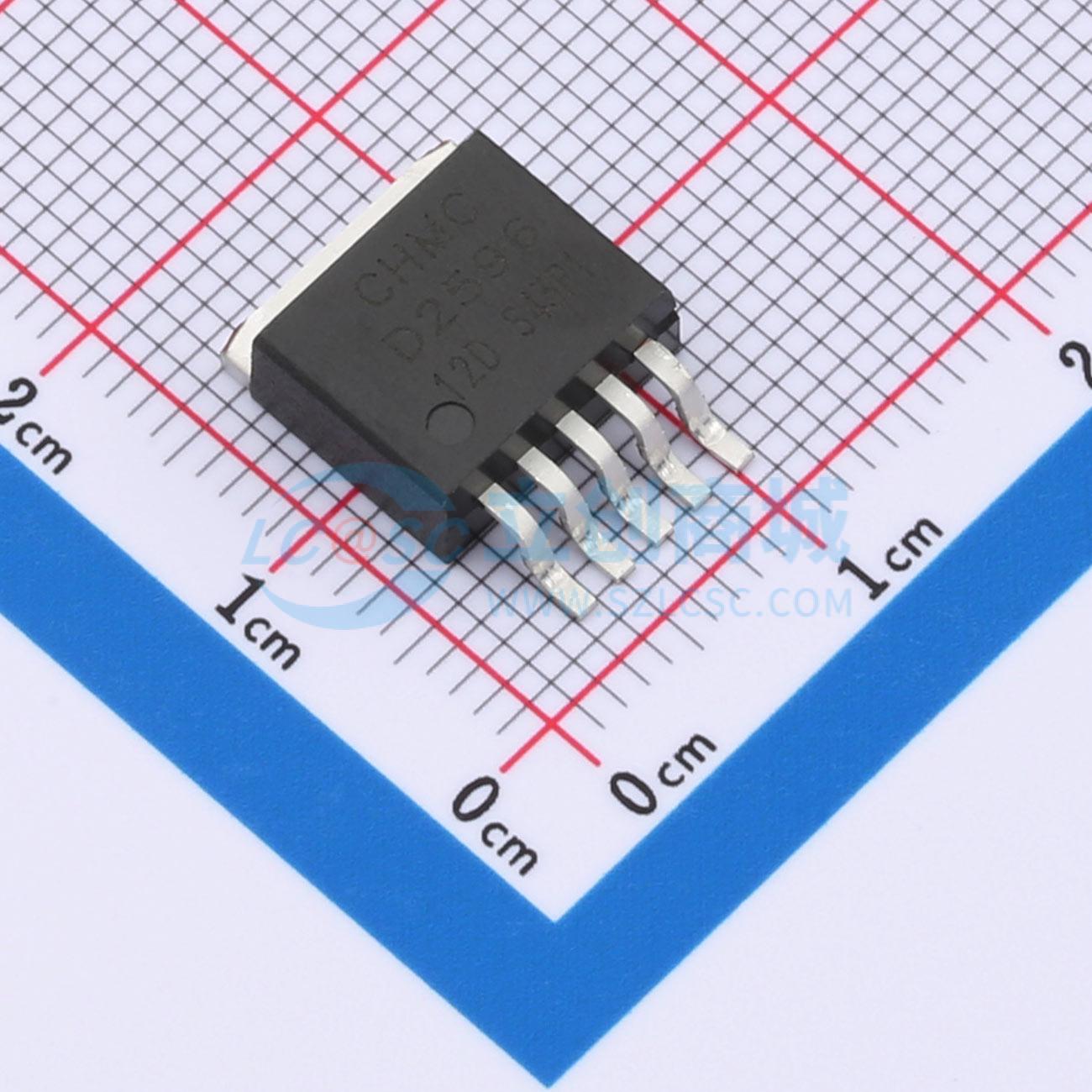

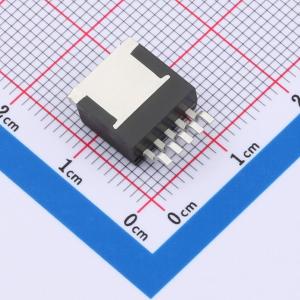

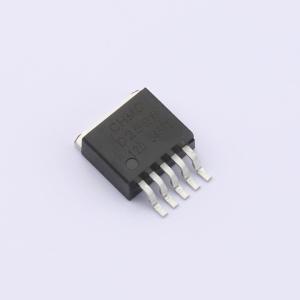

D2596-12(F)
3A高效降压电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- D2596系列是单片集成电路调节器,能够驱动3A负载,具有优秀的线路和负载调节性能。该系列提供固定输出电压3.3V、5V、12V和可调输出版本。需要最少的外部组件,包括内部频率补偿和固定频率振荡器。工作频率为150kHz,允许使用更小尺寸的滤波元件。特性包括±4%的输出电压精度,±15%的振荡器频率精度,外部关断功能,低功耗待机模式,标准电感器,热关断和电流限制保护。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D2596-12(F)
- 商品编号
- C22459174
- 商品封装
- TO263-5
- 包装方式
- 管装
- 商品毛重
- 2.183333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~40V | |
| 输出电压 | 12V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
D2596 系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动 3A 负载，具有出色的线性和负载调节能力。D2596 有 3.3V、5V、12V 固定输出电压版本以及可调输出版本。 这些稳压器所需的外部元件数量最少，使用简单，并且包含内部频率补偿和固定频率振荡器。 D2596 系列的开关频率为 150 kHz，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。多家不同制造商提供了针对 D2596 优化的标准电感器。这一特性极大地简化了开关模式电源的设计。 其他特性包括：在指定的输入电压和输出负载条件下，输出电压保证公差为 ±4%，振荡器频率公差为 ±15%。具备外部关断功能，典型待机电流为 50 μA。输出开关具有逐周期电流限制功能，以及热关断功能，可在故障条件下提供全面保护。 D2596 采用 TO220 - 5 和 TO263 - 5 封装。
商品特性
- 3.3V、5V、12V 和可调输出版本
- 高效率
- 宽输入电压范围，最高可达 40V
- 保证 3A 输出电流
- 仅需 4 个外部元件
- 150 kHz 固定频率内部振荡器
- 具备 TTL 关断能力，低功耗待机模式
- 使用现成的标准电感器
- 热关断和电流限制保护
- 可调版本输出电压范围为 1.23V 至 37V，在电源和负载条件下最大误差为 ±4%
应用领域
- 简单高效的降压（buck）稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正转负转换器（升降压）
