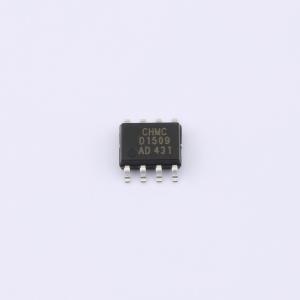

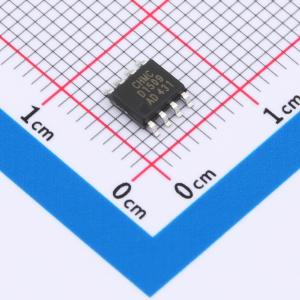

温馨提醒：图片仅供参考，商品以实物为准

D1509-ADJ(F)

150KHz 2A PWM降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: D1509是一款单片IC,设计用于降压DC/DC转换器,能够驱动2A负载而无需外部晶体管。它具有外部关断功能,可通过逻辑电平控制进入待机模式。内部补偿使反馈控制具有良好的线路和负载调节性能。保护功能包括过温关断和过流保护。开关频率为150KHz,允许使用比低频开关稳压器更小的滤波组件。其他特性包括在指定输入电压和输出负载条件下±4%的输出电压公差,以及±15%的振荡器频率公差。输出版本包括固定的3.3V、5V、12V和可调型。
品牌名称: Silicore(芯谷)
商品型号: D1509-ADJ(F)
商品编号: C22459178
商品封装: SOP-8
包装方式: 管装
商品毛重: 0.14克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

D1509是一款专为降压型DC/DC转换器设计的单片集成电路，无需额外晶体管即可驱动2A负载，节省了电路板空间。外部关断功能可通过逻辑电平控制，使器件进入待机模式。内部补偿使反馈控制具有良好的线性和负载调节能力，无需外部设计。在保护功能方面，热关断可防止因过热运行而损坏，限流功能可防止输出开关过流运行。若限流功能启动且VFB降至0.5V以下，开关频率将降低。D1509的开关频率为150KHz，因此与低频开关稳压器相比，可使用更小尺寸的滤波元件。其他特性包括：在指定输入电压和输出负载条件下，输出电压保证±4%的容差，振荡器频率保证±15%的容差。输出版本包括固定的3.3V、5V、12V以及可调型。该芯片提供标准SOP8和ESOP8封装。

商品特性

3.3V、5V、12V及可调输出版本，输出可调电压范围为1.23V至37V
固定150KHz开关频率
电压模式非同步PWM控制
热关断和限流保护
开/关关断控制输入
4.5V至40V宽输入电压范围
输出负载电流：2A
低功耗待机模式，芯片内置开关晶体管

应用领域

简易高效降压稳压器
板载开关稳压器
正转负转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 5 个)

个

起订量：5 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	1.23V~37V
	输出电流	2A
	开关频率	150kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10mA
	开关管(内置/外置)	内置
	输出类型	可调
