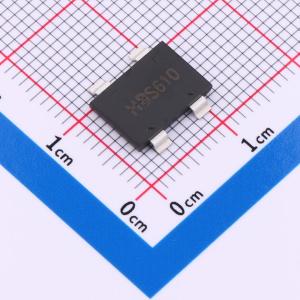

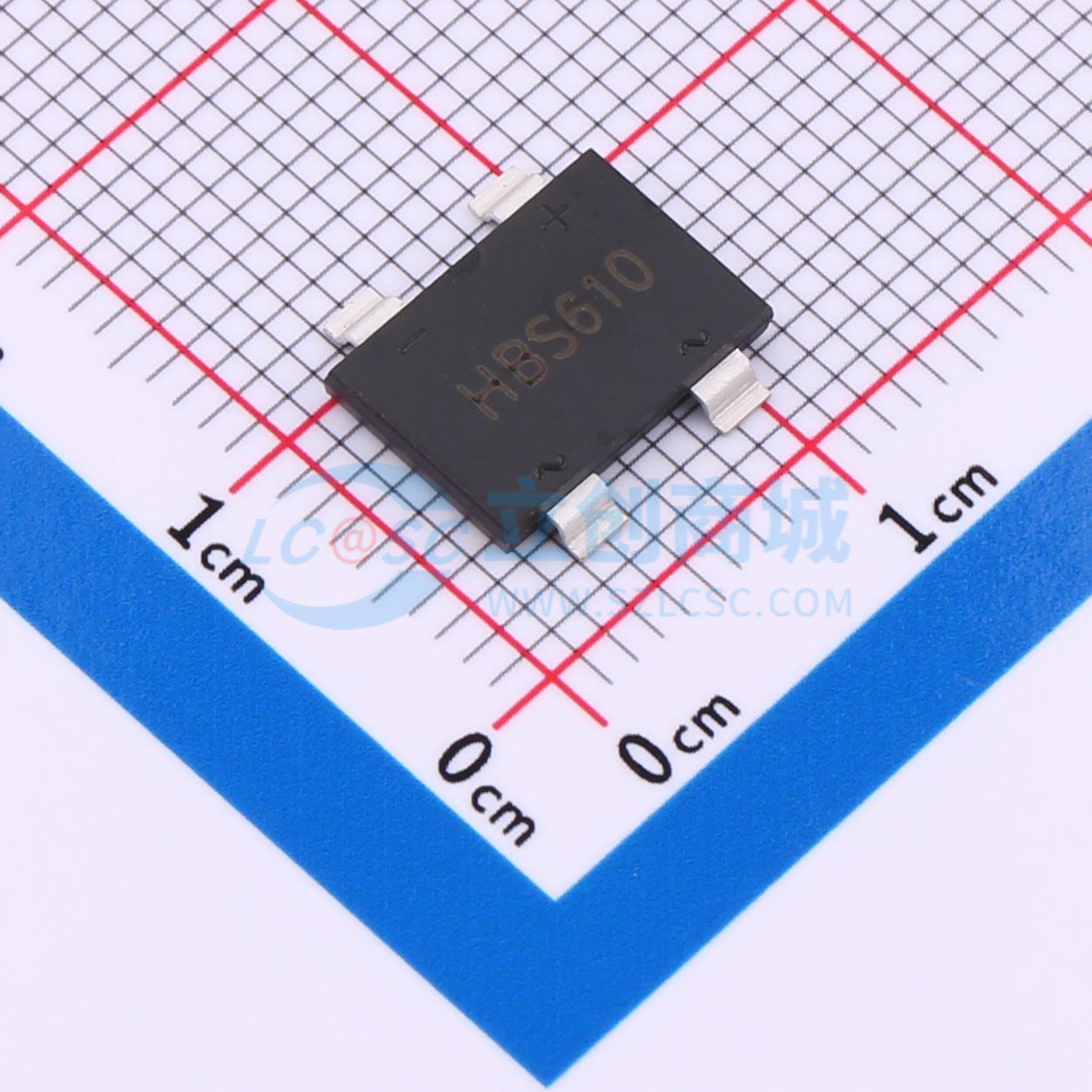

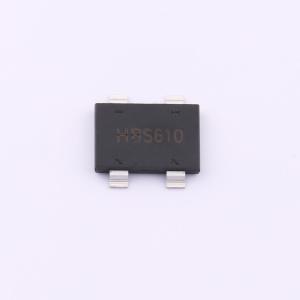

HBS610
6A单相表面贴装桥式整流器，反向电压200 - 1000V，正向电流6.0A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：表面贴装桥，小封装。 适用于印刷电路板。 玻璃钝化芯片结。 高正向电流能力，高达6.0A。 高浪涌电流能力。 高散热能力。应用：快速充电。 开关电源
- 品牌名称
- YFW(佑风微)
- 商品型号
- HBS610
- 商品编号
- C22459189
- 商品封装
- HBS
- 包装方式
- 编带
- 商品毛重
- 0.464克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 整流桥 | |
| 正向压降(Vf) | 960mV@1A | |
| 直流反向耐压(Vr) | 1kV | |
| 整流电流 | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 非重复峰值浪涌电流(Ifsm) | 170A | |
| 工作结温范围 | -55℃~+150℃ | |
| 类型 | 单相整流 |
商品概述
玻璃钝化单相6.0安培表面贴装桥式整流器，反向电压200至1000V，正向电流6.0A。
商品特性
- 表面贴装桥式，小封装
- 适用于印刷电路板
- 玻璃钝化芯片结
- 高达6.0A的高正向电流能力
- 高浪涌电流能力
- 高散热能力
- 薄型封装
- 低正向压降
- 塑料封装符合美国保险商实验室可燃性等级94V - 0
- 外壳为HBS；环氧树脂符合UL - 94V - 0可燃性等级
- 端子为哑光镀锡引线，可根据J - STD - 002和JESD22 - B102进行焊接
- 保证高温焊接：回流焊260℃持续10秒
- 极性：如本体标记
- 标记：型号
应用领域
- 快速充电
- 开关电源
- USB PD
- 适配器
- 三合一电源板
