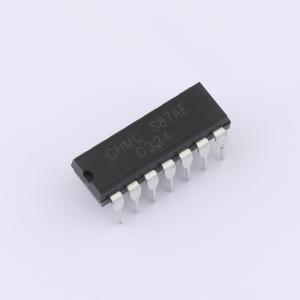

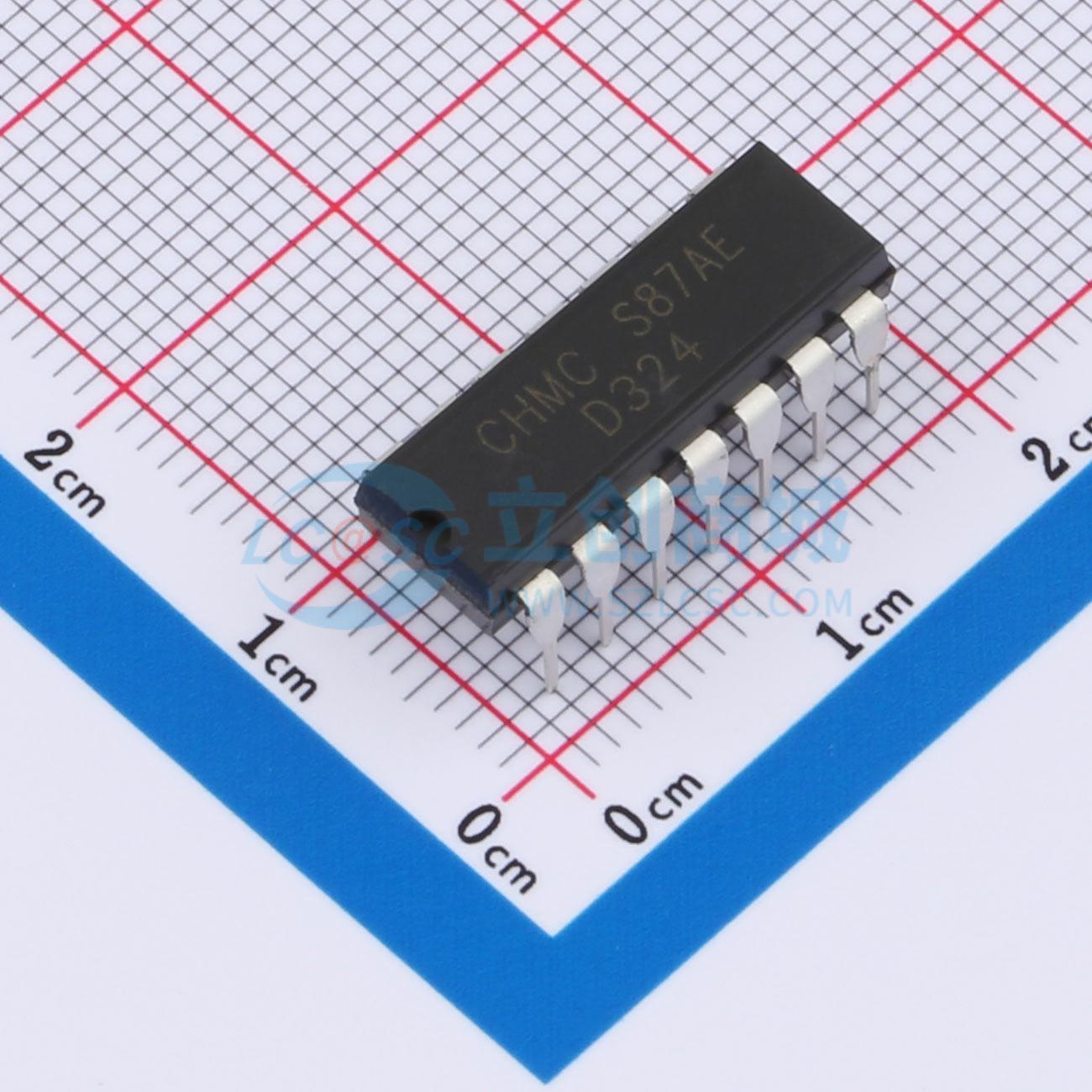

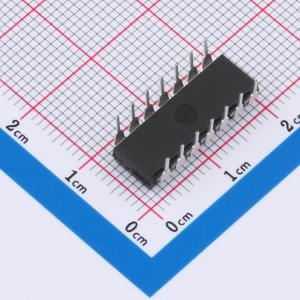

温馨提醒：图片仅供参考，商品以实物为准
D324
四路运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- D324由四个独立的、高增益的、内部频率补偿的运算放大器组成，专门设计用于在宽电压范围内从单个电源运行
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D324
- 商品编号
- C22459183
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | 45nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 65dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 40mA | |
| 工作温度 | -65℃~+150℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee~Vcc) | -16V~-1.5V；1.5V~16V |
商品概述
D324 由四个独立的、高增益、内部频率补偿运算放大器组成，专为在宽电压范围内的单电源供电下工作而设计。也可采用双电源供电，且低电源电流消耗与电源电压大小无关。应用领域包括传感器放大器、直流增益模块以及所有传统的运算放大器电路，这些电路现在可以轻松在单电源系统中实现。D324 提供 DIP 14、SOP 14 封装。
商品特性
- 大直流电压增益：100dB
- 宽电源电压范围：Vcc = 3V ~ 32V（或 Vcc = ±1.5V ~ ±16V）
- 输入共模电压范围包含地电位
- 大输出电压摆幅：0V ~ Vcc - 1.5V
- 功耗适合电池供电
- 内部频率补偿实现单位增益
- 宽带宽（单位增益）：1MHz
- 极低的电源电流消耗（700μA） — 基本与电源电压无关
- 低输入偏置电流：45nA
- 低输入失调电压：2mV 和失调电流：5nA
- 差分输入电压范围等于电源电压
- 与所有类型的逻辑电路兼容
应用领域
- 传感器放大器
- 直流增益模块
- 单电源系统中的所有传统运算放大器电路
