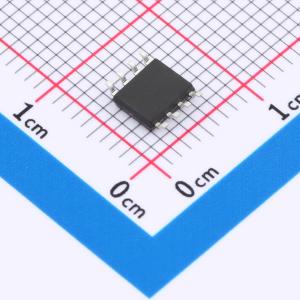

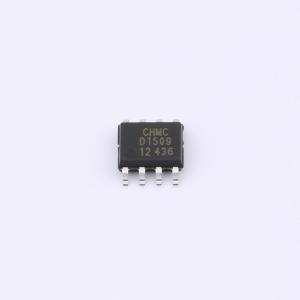

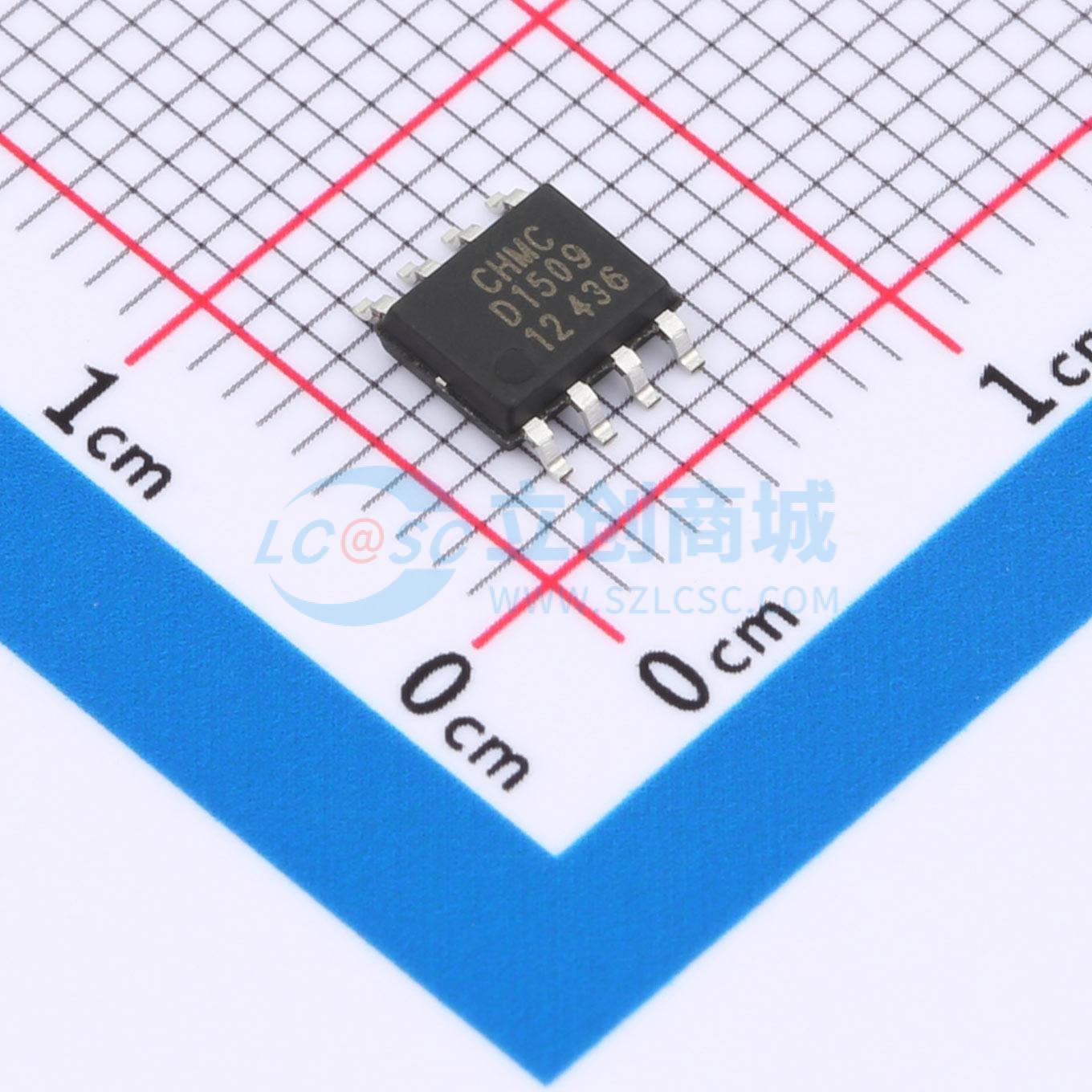

D1509-12(F)

150KHz 2A PWM降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: D1509是一款单片IC,设计用于降压DC/DC转换器,能够驱动2A负载而无需额外的晶体管。它节省了电路板空间,具有外部关断功能,可以通过逻辑电平控制进入待机模式。内部补偿使反馈控制在没有外部设计的情况下具有良好的线路和负载调节。保护功能包括过温关断和过流保护。
品牌名称: Silicore(芯谷)
商品型号: D1509-12(F)
商品编号: C22459176
商品封装: SOP-8
包装方式: 管装
商品毛重: 0.13克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

D1509是一款专为降压型DC/DC转换器设计的单片集成电路，无需额外晶体管即可驱动2A负载，节省了电路板空间。外部关断功能可通过逻辑电平控制，使器件进入待机模式。内部补偿使反馈控制具有良好的线性和负载调节能力，无需外部设计。在保护功能方面，热关断功能可防止因过热运行而损坏，限流功能可防止输出开关过流运行。若限流功能启动且VFB降至0.5V以下，开关频率将降低。D1509的开关频率为150KHz，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。其他特性包括：在指定输入电压和输出负载条件下，输出电压保证±4%的容差，振荡器频率保证±15%的容差。输出版本包括固定的3.3V、5V、12V以及可调型。该芯片采用标准SOP8和ESOP8封装。

商品特性

3.3V、5V、12V及可调输出版本，输出可调电压范围为1.23V至37V
固定150KHz开关频率
电压模式非同步PWM控制
热关断和限流保护
开/关关断控制输入
4.5V至40V宽输入电压范围
输出负载电流：2A
低功耗待机模式，芯片内置开关晶体管

应用领域

简易高效降压稳压器
板载开关稳压器
正转负转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 5 个)

个

起订量：5 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	12V
	输出电流	2A
	开关频率	150kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10mA
	开关管(内置/外置)	内置
	输出类型	固定
