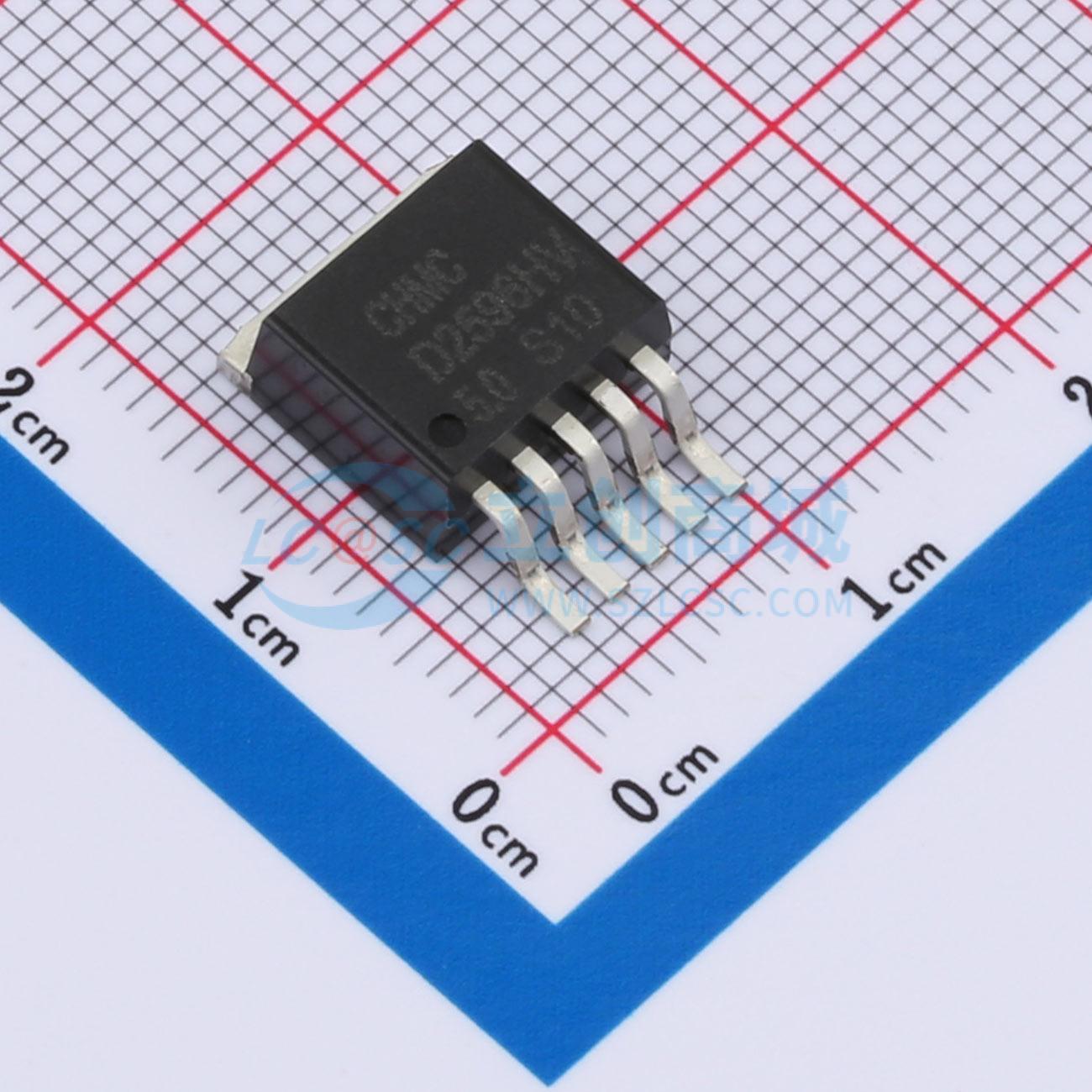

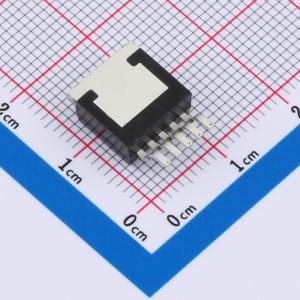

温馨提醒：图片仅供参考，商品以实物为准

D2596HV-5.0(S)

高效3A降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: D2596HV系列是一款单片集成电路,提供所有用于降压（buck）开关稳压器的主动功能,能够驱动3A负载,具有出色的线路和负载调节性能。该系列提供3.3V、5V、12V固定输出电压版本和可调输出版本。D2596HV在TO220-5和TO263-5封装中提供。
品牌名称: Silicore(芯谷)
商品型号: D2596HV-5.0(S)
商品编号: C22459173
商品封装: TO263-5
包装方式: 管装
商品毛重: 2.1克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

D2596HV 系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动 3A 负载，具有出色的线性和负载调节能力。D2596HV 有 3.3V、5V、12V 固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，并且内置频率补偿和固定频率振荡器。因此，与低频开关稳压器相比，所需的滤波元件尺寸更小。多家不同制造商提供了针对 D2596HV 优化的标准电感器。这一特性极大地简化了开关模式电源的设计。其他特性包括：在指定的输入电压和输出负载条件下，输出电压保证 ±4% 的容差，振荡器频率保证 ±15% 的容差。具备外部关断功能，典型待机电流为 50μA。输出开关具备逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。 D2596HV 采用 TO220 - 5 和 TO263 - 5 封装。

商品特性

3.3V、5V、12V 及可调输出版本
高效率
HV 版本输入电压范围宽，最高可达 60V
保证 3A 输出电流
仅需 4 个外部元件
150kHz 固定频率内部振荡器
具备 TTL 关断能力，低功耗待机模式
使用现成的标准电感器
热关断和电流限制保护
可调版本输出电压范围为 1.23V 至 57V，在电压和负载条件下最大误差 ±4%

应用领域

简单高效的降压（buck）稳压器
线性稳压器的高效预稳压器
板载开关稳压器
正转负转换器（升降压）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~60V
	输出电压	5V
	输出电流	3A
	开关频率	150kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
