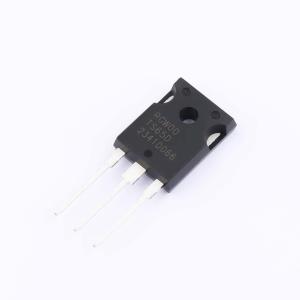

温馨提醒：图片仅供参考，商品以实物为准
RGW00TS65DGC13
650V 50A 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低集电极-发射极饱和电压。 高速开关。 低开关损耗和软开关。 内置超快软恢复 FRD。 无铅镀铅；符合 RoHS 标准。应用：PFC。 UPS
- 品牌名称
- ROHM(罗姆)
- 商品型号
- RGW00TS65DGC13
- 商品编号
- C22452369
- 商品封装
- TO-247GE
- 包装方式
- 袋装
- 商品毛重
- 6.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 254W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 50A | |
| 集电极脉冲电流(Icm) | 200A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.9V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@33mA | |
| 栅极电荷量(Qg) | 141nC@400V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4.2nF | |
| 输出电容(Coes) | 104pF | |
| 反向传输电容(Cres) | 79pF | |
| 开启延迟时间(Td(on)) | 52ns | |
| 关断延迟时间(Td(off)) | 180ns | |
| 导通损耗(Eon) | 1.18mJ | |
| 关断损耗(Eoff) | 960uJ | |
| 反向恢复时间(Trr) | 95ns | |
| 工作温度 | -40℃~+175℃ |
商品特性
- 低集电极-发射极饱和电压
- 高速开关
- 低开关损耗与软开关
- 内置极快软恢复FRD
- 无铅镀层；符合RoHS标准
应用领域
- 功率因数校正
- 不间断电源
- 焊接设备
- 太阳能逆变器
- 感应加热
