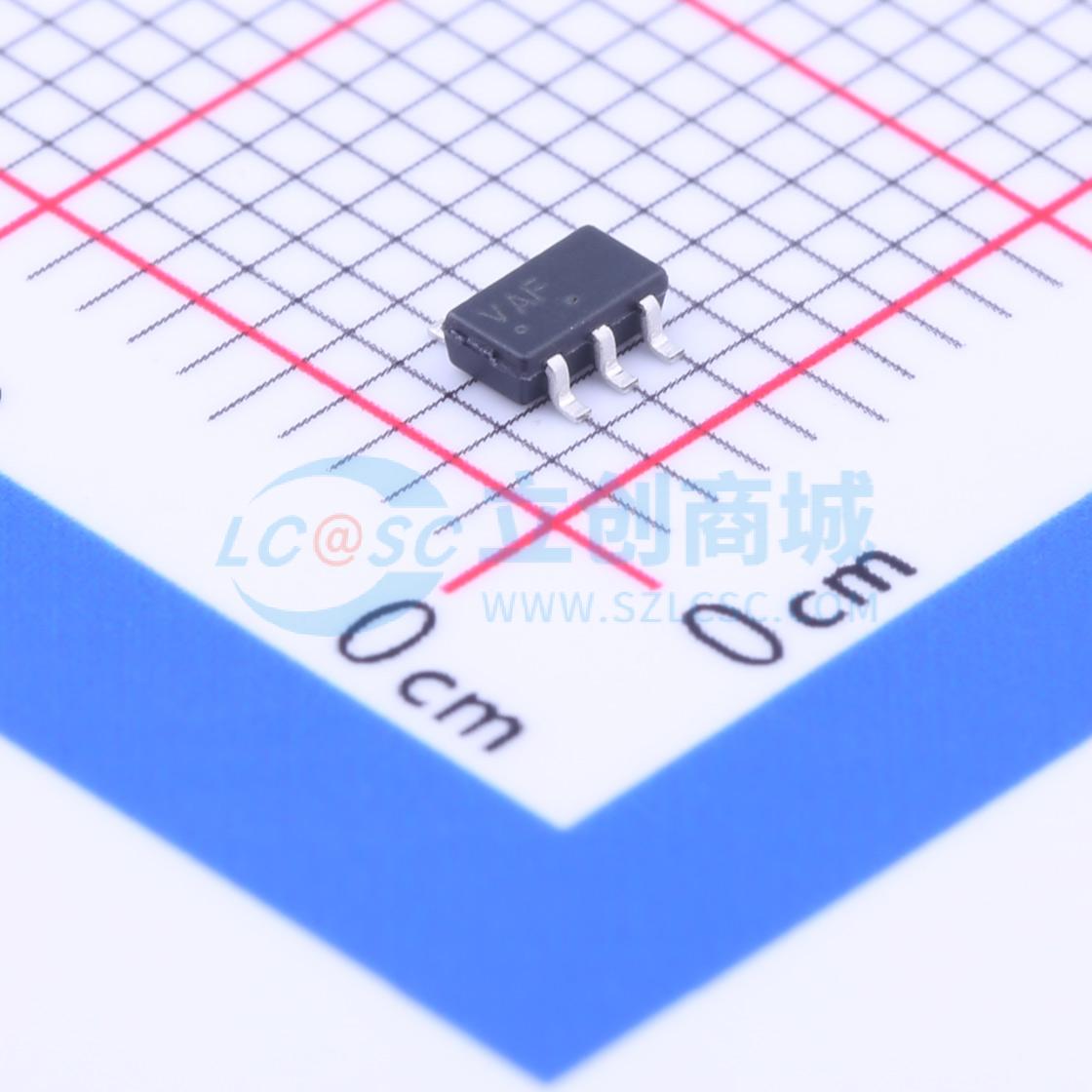

温馨提醒：图片仅供参考，商品以实物为准

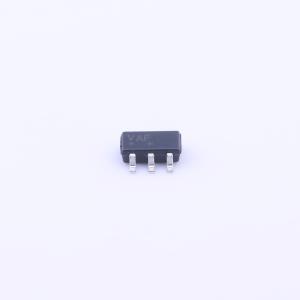

MC74VHC1G14DTT1G
单施密特触发器反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC74VHC1G14 / MC74VHC1GT14 是一款采用超小尺寸封装的单施密特触发器反相器。MC74VHC1G14 具有 CMOS 电平输入阈值，而 MC74VHC1GT14 具有 TTL 电平输入阈值。内部电路由三级组成，包括一个缓冲输出，可提供高抗噪性和稳定的输出
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74VHC1G14DTT1G
- 商品编号
- C242264
- 商品封装
- TSOP-5-1.5mm
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 3.15V；2.2V；3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.65V；900mV；1.35V | |
| 输出高电平(VOH) | 3.94V；2.58V | |
| 低电平范围(VOL) | 360mV；440mV；520mV | |
| 传播延迟(tpd) | 5.5ns@4.5V,50pF | |
| 系列 | 74VHC | |
| 工作温度 | -55℃~+125℃ |
