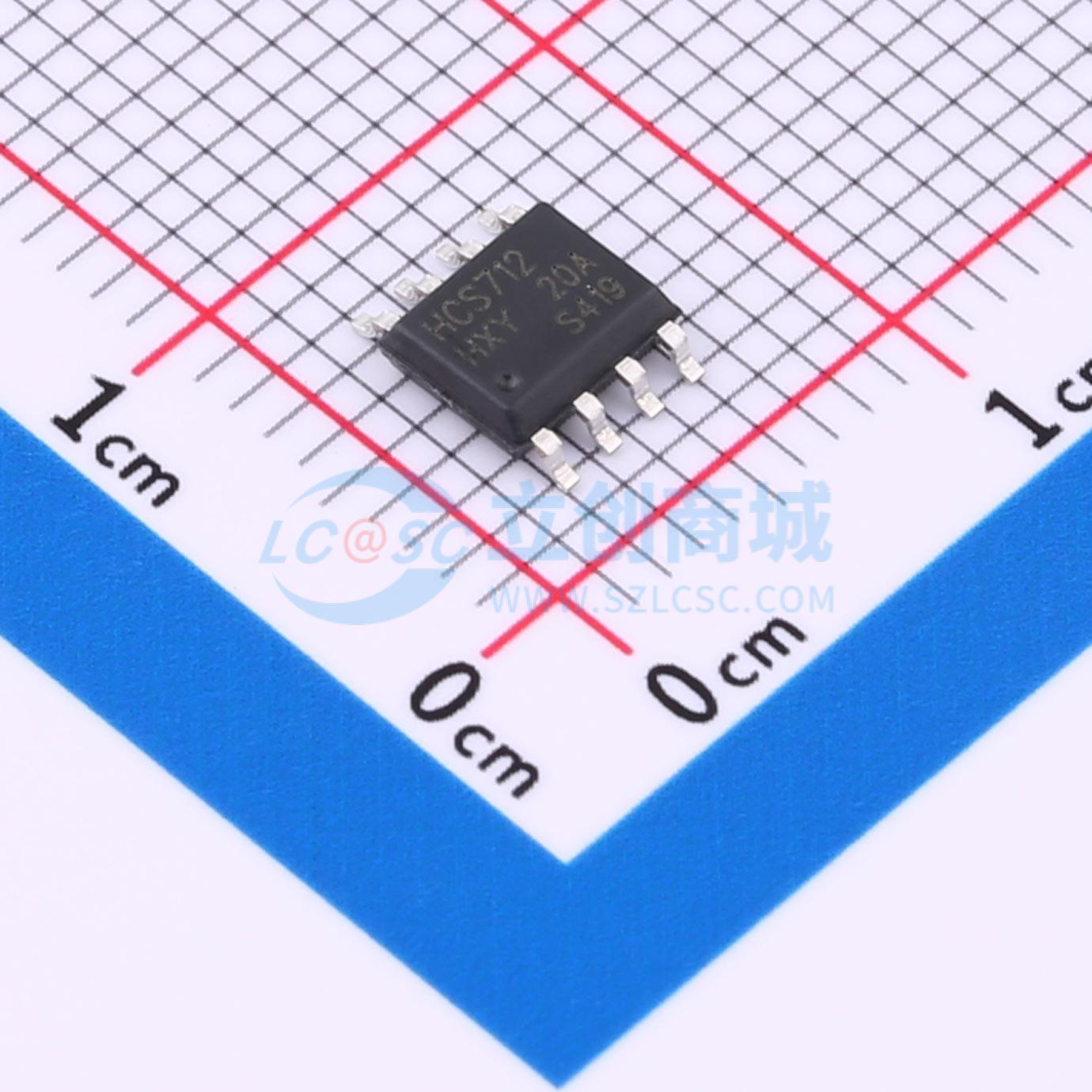

温馨提醒：图片仅供参考，商品以实物为准

HACS712ELCTR-20A-T

电压4.5V-5.5V 灵敏度mV/A:100 电流:20A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款电流传感器在4.5V至5.5V宽电压下工作，能够精准测量高达20A的电流，具有100mV/A的典型灵敏度，确保了测量信号的高精度和快速响应。适用于各类需要高精度电流监测的电子装置，是提升系统性能和保护电路的理想选择。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: HACS712ELCTR-20A-T
商品编号: C22449572
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.098克(g)

商品参数

商品概述

HACS712ELCTR是一款高性能霍尔效应电流传感器，能够更有效地测量交流或直流电流，广泛应用于工业、消费和通信设备中。该系列产品内部集成了一个高精度、低噪声的线性霍尔电路和一个低阻抗主电流回路导体。当采样电流流经主电流回路时，其产生的磁场会在霍尔电路上感应出相应的电信号，随后由信号处理电路进行处理并输出一个电压信号，使得产品输出与测量的电流值严格成比例。线性霍尔电路采用先进的BCDMOS工艺制造，包含一个高灵敏度霍尔传感器、一个霍尔信号前置放大器、一个高精度霍尔温度补偿单元、一个振荡器、一个动态失调消除电路以及一个放大器输出模块。在无磁场情况下，电流传感器的静态输出为50% VCC。在5V电源电压下，传感器的静态输出可随磁场在0.2~4.8V范围内线性变化，线性度高达0.4%。内部集成的动态失调消除电路确保传感器的灵敏度不受外部压力和IC封装应力的影响。HACS712ELCTR采用SOP-8封装，工作温度范围为-40℃~150℃，并符合RoHS标准。

商品特性

工作电压：4.5V~5.5V；静态共模输出点：50% VCC
测量范围宽：5A/20A/30A
隔离电压：2500V；高带宽：120kHz
输出响应时间：4μs（典型值）；工作范围内稳定性：1.5% @25℃~150℃；1% @-40℃~25℃
低噪声模拟信号路径
抗干扰能力强
抗机械应力能力强，磁场参数不因外部压力而偏移
ESD（HBM）：5kV
工作温度：-40℃~150℃；比例输出，双向电流

应用领域

逆变器电流检测
电机相电流检测
光伏逆变器
电池负载测试系统
电流互感器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流传感器
	电流测量范围	±20A
	工作电压	4.5V~5.5V
	隔离电压(Vrms)	2500Vrms
	灵敏度	104mV/A
	工作温度	-40℃~+150℃

	属性	参数值
	带宽	120kHz
	电流端电阻	1.5mΩ
	响应时间(tr)	4us
	双向电流检测	支持
	功能特性	上电复位；双向检测；欠压锁定
