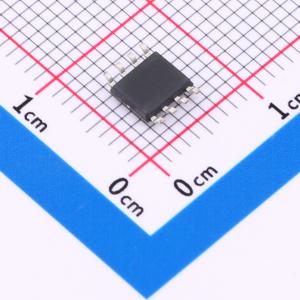

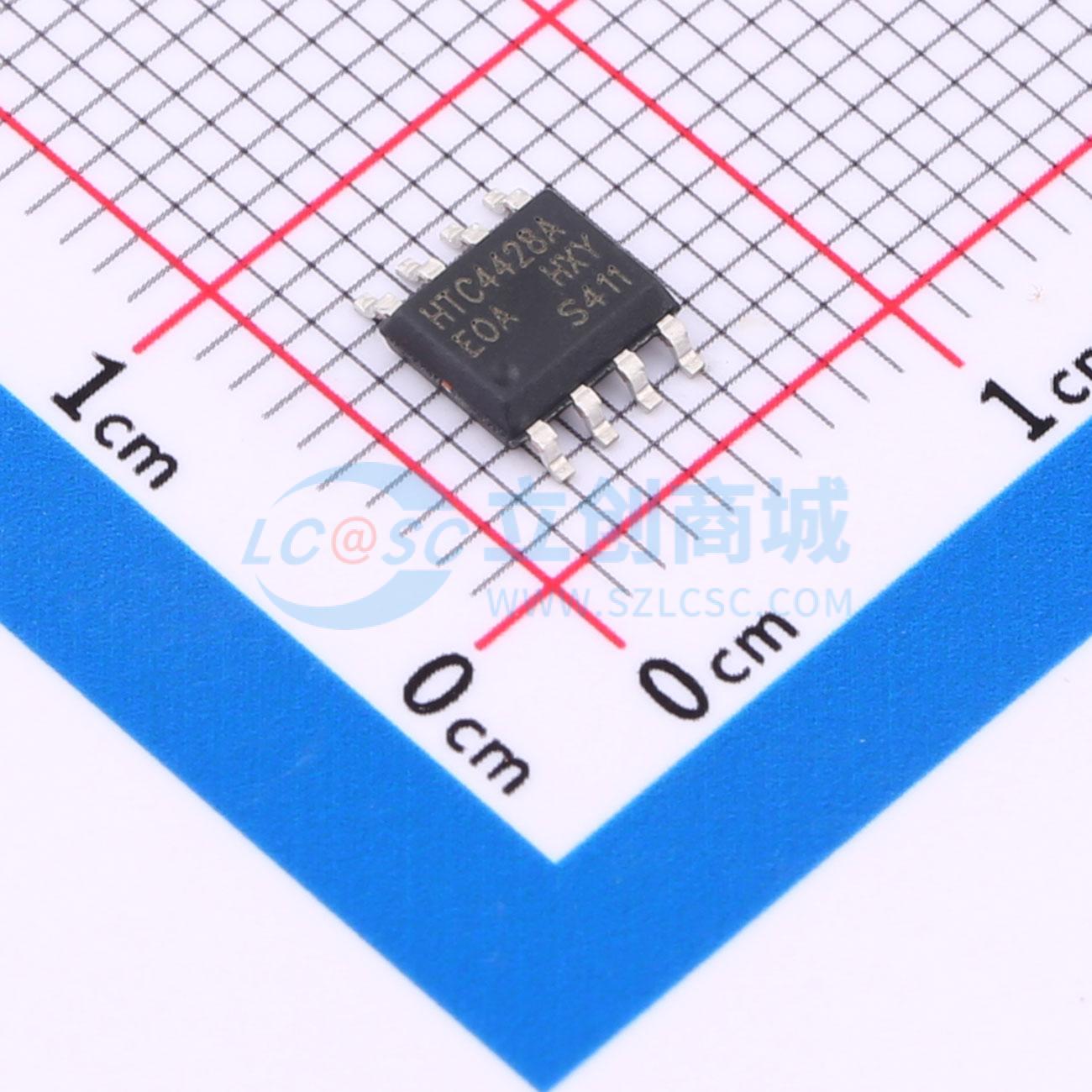

HTC4428AEOA713

工作范围:4.5V-5.5V 输入负压:-5V 输出峰值2A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 此栅极驱动集成电路广泛适用于4.5V至25V电压平台，峰值输出电流达2A，确保快速精准的信号放大。其承受-5V最大输入负压的特性，增强了电路的稳定性和适应性，是实现高效能电子开关和信号控制的杰出搭档。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: HTC4428AEOA713
商品编号: C22449576
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.069697克(g)

商品参数

商品概述

HTC4428AEOA713是一款功率开关系列驱动器，在对功率开关的栅极进行充电和放电时，具有匹配的上升和下降时间。该器件在其额定功率和电压范围内的任何条件下均具备高度的抗闩锁能力。当接地引脚上出现高达5V的噪声尖峰时，该器件不会受到损坏。它可以承受高达500mA的反向电流强制返回其输出，而不会造成损坏或逻辑混乱。所有端子均提供高达2.0kV的静电放电全面保护。

商品特性

锁存保护：可承受0.5A反向电流
输入逻辑保护：低至-10V
低输出阻抗
单芯片集成双通道驱动器
输出峰值电流：2A
工作电压范围：4.5V~25V
最大输入电压：5V
高电容负载驱动能力：1nF负载下，开关时间<25ns
上升/下降时间匹配
传播延迟：40ns
宽工作温度范围：-40℃~125℃
芯片开通/关断延迟：Ton/Toff =70ns/70ns
符合RoHS标准
采用SOP-8封装

应用领域

交换式电源与开关变换器
线路驱动器
脉冲变压器驱动
驱动MOSFETs和IGBTs
电机控制
脉冲发生器
电源开关
DC-DC转换器
D类开关放大器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	2A
	拉电流(IOH)	2A
	工作电压	4.5V~20V
	上升时间(tr)	30ns
	下降时间(tf)	30ns

	属性	参数值
	传播延迟 tpLH	40ns
	传播延迟 tpHL	40ns
	特性	-
	工作温度	-40℃~+125℃
	输入高电平(VIH)	2.4V
	输入低电平(VIL)	800mV
	静态电流(Iq)	-
