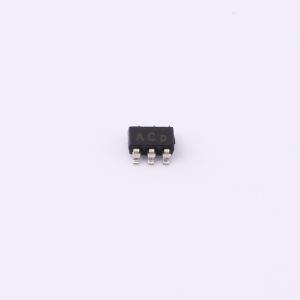

温馨提醒：图片仅供参考，商品以实物为准
D1671
D1671
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- D1671是 一 块 带 4级 低 通 滤 波 的 单 通 道 视 频 放 大 电 路 ， 可 在 3V或 5V的 低 电 压 下 工 作 。 该 电 路 用 在 有 TV影 象 输 出 功 能 的 产 品 上 面 ， 比 如 机 顶 盒 ，监 控 摄 象 头 ，DVD；此 产 品 节 电 模 式 的 设 计 ，更 合 适 用 与 手 持 设 备 的 应 用 ， 比 如 数 码 相 机 ， PMP， DV， Portable DVD等 。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D1671
- 商品编号
- C22449142
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.048333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频放大器 | |
| 放大器数 | 单路 | |
| 滤波器阶数 | 4 | |
| 带宽(-3db) | 6.75MHz | |
| 微分增益 | 0.7% |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 7V | |
| 单电源 | 2.8V~5.5V | |
| 静态电流(Iq) | 7000uA |
商品概述
D1671是一块带4级低通滤波的单通道视频放大电路，可在3V或5V的低电压下工作。该电路用在有TV影象输出功能的产品上面，比如机顶盒，监控摄象头，DVD；节电模式的设计，更合适用与手持设备的应用，比如数码相机，PMP，DV，Portable DVD等。D1671采用超小型封装：SOT23 - 6。
商品特性
- 工作电压低：2.8~5.5V (支持3V~5V工作系统)
- 工作温度范围：-40~85°C
- 电流消耗 (无信号) ：7.0mA（典型值）
- 待机状态电流消耗：1.0μA（最大值）
- 高精密电压增益：6±0.3dB（100kHz时）
- 内置4级低通滤波的单通道视频放大电路：6.75MHz/100kHz（最大），±1.0dB；27MHz/100kHz（典型）， - 40dB
- 内置SAG端子
- 内置6dB放大器电路
- 可用接线夹
应用领域
- 机顶盒
- 监控摄象头
- DVD
- 数码相机
- PMP
- DV
- Portable DVD
