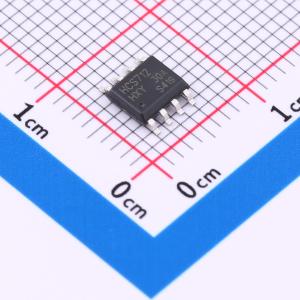

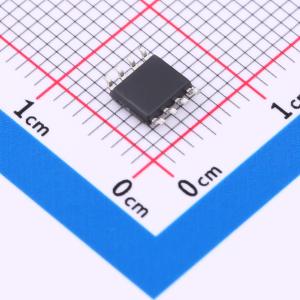

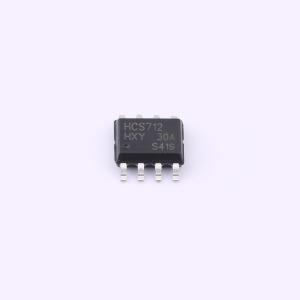

温馨提醒：图片仅供参考，商品以实物为准
HACS712ELCTR-30A-T
电压4.5V-5.5V 灵敏度mV/A:66.6 范围:30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该电流传感器工作电压范围为4.5V至5.5V，专为测量达30A的电流而设计，具备66.6mV/A的高灵敏度，确保了测量结果的精确度与实时性。适合于精密电流监控场景，是优化系统能效与增强电路保护能力的得力工具。
- 商品型号
- HACS712ELCTR-30A-T
- 商品编号
- C22449573
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.098克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | ±30A | |
| 工作电压 | 4.5V~5.5V | |
| 灵敏度 | 69mV/A | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 带宽 | 120kHz | |
| 电流端电阻 | 1.5mΩ | |
| 响应时间(tr) | 4us | |
| 双向电流检测 | 支持 | |
| 功能特性 | 上电复位；双向检测；欠压锁定 |
商品概述
HACS712ELCTR 是一款高性能霍尔效应电流传感器，能够更有效地测量交流或直流电流，广泛应用于工业、消费和通信设备。该系列产品内部集成了一个高精度、低噪声的线性霍尔电路和一个低阻抗主电流回路导体。当采样电流流经主电流回路时，其产生的磁场会在霍尔电路上感应出相应的电信号，随后由信号处理电路处理并输出一个电压信号，使得产品输出与测量的电流值严格成正比。线性霍尔电路采用先进的 BCDMOS 工艺制造，包含一个高灵敏度霍尔传感器、一个霍尔信号预放大器、一个高精度霍尔温度补偿单元、一个振荡器、一个动态失调消除电路以及一个放大器输出模块。在无磁场情况下，电流传感器的静态输出为 50% VCC。在 5V 电源电压下，传感器的静态输出可随磁场在 0.2~4.8V 范围内线性变化，线性度高达 0.4%。HACS712ELCTR 内部集成的动态失调消除电路确保传感器的灵敏度不受外部压力和 IC 封装应力的影响。HACS712ELCTR 采用 SOP-8 封装，工作温度范围为 -40~150℃，并符合 RoHS 标准。
商品特性
- 工作电压：4.5V ~ 5.5V；静态共模输出点：50% VCC
- 宽测量范围：5A / 20A / 30A
- 隔离电压：2500V；高带宽：120kHz
- 输出响应时间：4μs（典型值）；工作范围内稳定性：1.5% @25℃ ~ 150℃；1% @-40℃ ~ 25℃
- 低噪声模拟信号路径
- 抗干扰能力强
- 抗机械应力强，磁场参数不因外部压力而偏移
- ESD (HBM)：5kV
- 工作温度：-40℃ ~ 150℃；比例输出，双向电流
应用领域
- 逆变器电流检测
- 电机相电流检测
- 光伏逆变器
- 电池负载测试系统
- 电流互感器
- 开关电源
- 过载保护装置
