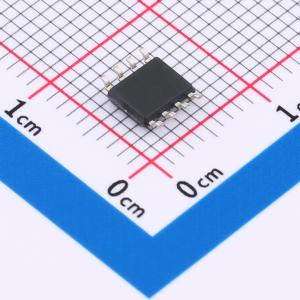

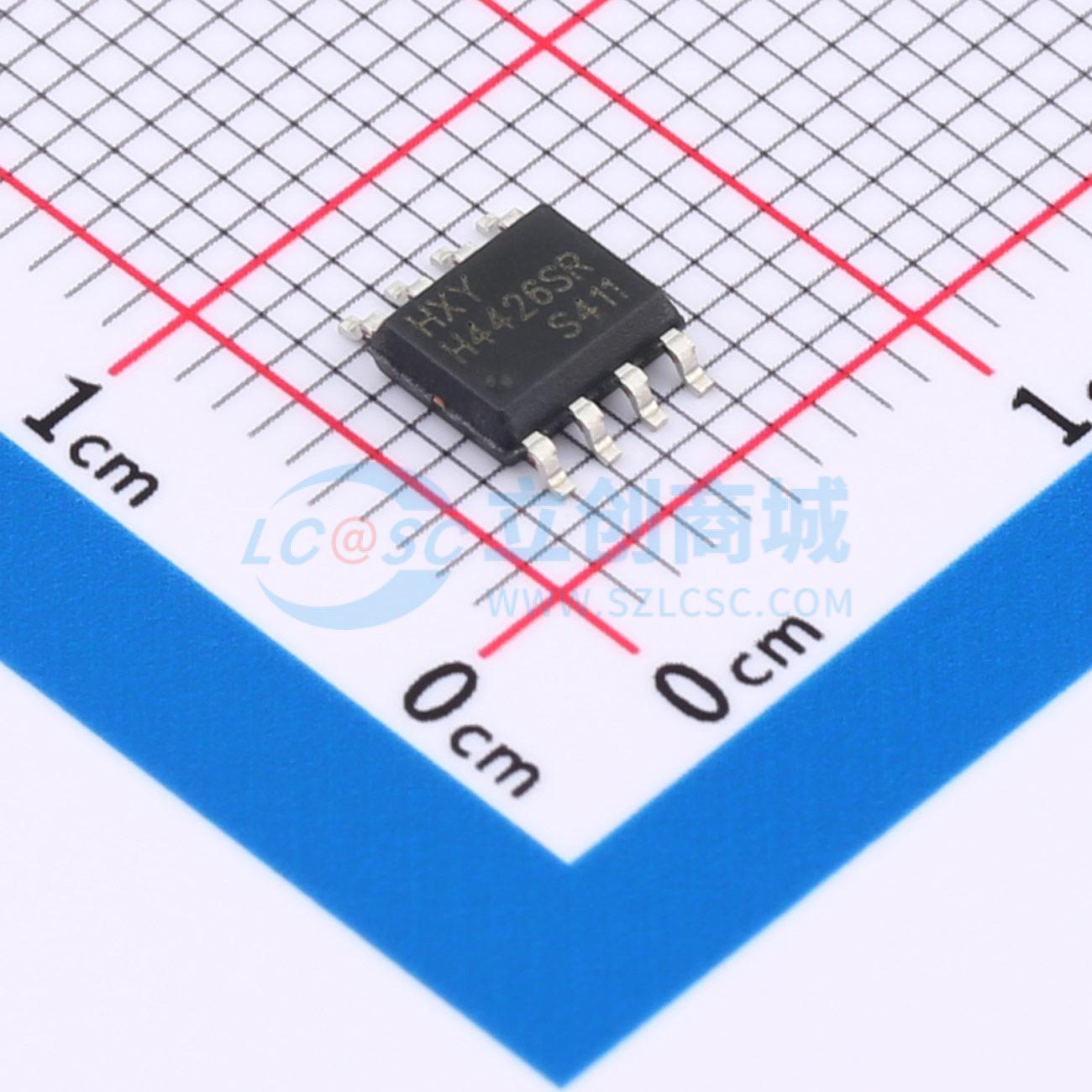

温馨提醒：图片仅供参考，商品以实物为准

HCOS4426SR

工作范围:4.5V-5.5V 输入负压:-5V 输出峰值:2A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款栅极驱动集成电路，工作电压覆盖4.5V至25V宽范围，具备2A峰值输出电流能力，确保高效驱动能力。支持-5V最大输入负压，增强了电路灵活性与可靠性，是高性能电子开关控制应用的理想解决方案。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: HCOS4426SR
商品编号: C22449574
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.107207克(g)

商品参数

商品概述

HCOS4426SR是一款功率开关系列驱动器，在对功率开关的栅极进行充放电时，具备匹配的上升和下降时间。该芯片在其额定功率和电压范围内的任何条件下都具有高度的抗闩锁能力，当接地引脚上出现高达5V（任一极性）的噪声尖峰时不会受损。它能够承受高达500mA的反向电流强制返回其输出，而不会造成损坏或逻辑混乱。所有端子均提供高达2.0kV的静电放电全面保护。

商品特性

锁存保护：可承受0.5A反向电流
输入逻辑保护低至-10V
输出阻抗低
单芯片集成两路驱动
输出峰值电流：2A
工作电压范围：4.5V~25V
最大输入负压可达-5V
高电容负载驱动能力：在1nF负载下，开关时间小于25ns
上升/下降时间匹配
传播延迟：40ns
宽温度范围：-40℃~125℃
芯片开通/关断延迟特性：Ton/Toff = 70ns/70ns
符合RoHS标准，封装为SOIC8/DFN8

应用领域

交换式电源
开关变换器
线路驱动器
脉冲变压器驱动
驱动MOSFET和IGBT
电机控制
脉冲发生器
电源开关
DC-DC转换器
D类开关放大器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	-
	通道数	2
	输入控制逻辑	低电平有效
	工作电压	4.5V~20V

	属性	参数值
	最大连续电流	-
	导通电阻	-
	功能特性	锁存保护
	工作温度	-40℃~+125℃
