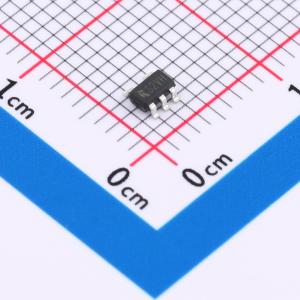

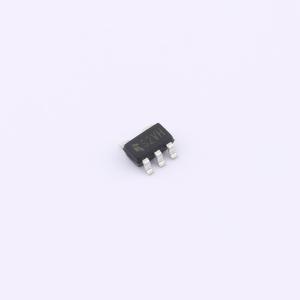

温馨提醒：图片仅供参考，商品以实物为准
FH6211N33
LDO 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低压差（LDO）、低功耗线性稳压器系列可提供非常高的电源抑制比（PSRR），同时保持极低的40μA接地电流，适用于射频应用。该系列采用先进的CMOS工艺和PMOSFET传输器件，实现快速启动、极低噪声、出色的瞬态响应和优异的PSRR性能。采用1.0μF陶瓷输出电容时稳定，并使用精密电压基准和反馈回路，在所有负载、线路、工艺和温度变化下实现2%的最坏情况精度。工作结温范围为-40℃至+150℃，采用小型DFN4封装，非常适合无线手机和PDA等小尺寸便携式设备。
- 品牌名称
- 鑫飞宏
- 商品型号
- FH6211N33
- 商品编号
- C22448118
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.048333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 3.3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 75dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 360mV@(300mA) | |
| 静态电流(Iq) | 40uA | |
| 特性 | 短路保护；带使能；过流保护；PG脚；过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
FH6211系列低压差（LDO）、低功耗线性稳压器在保持仅40μA低接地电流的同时，还具备极高的电源抑制比（PSRR），适用于射频应用。该系列采用先进的CMOS工艺和PMOSFET传输器件，实现了快速启动、极低噪声、出色的瞬态响应和优异的PSRR性能。FH6211搭配1.0μF陶瓷输出电容时性能稳定，并采用精密电压基准和反馈环路，在所有负载、线路、工艺和温度变化下，最坏情况下的精度可达2%。其工作结温范围为TJ = -40℃至+150℃，采用小型DFN4封装，非常适合无线手机和个人数字助理（PDA）等小尺寸便携式设备。
商品特性
- 宽输入电压范围：2.0V至6.0V
- 最大负载电流可达500mA
- 可根据需求提供输出电压选项
- 极低静态电流（IQ）：40μA
- 极高PSRR：1KHz时为75dB
- 超低噪声：1.2V输出时为45μVrms
- 超快速启动时间：25μs
- 出色的负载/线路瞬态响应
- 线路调整率：典型值为0.03%
- 标准固定输出电压选项：1.2V、1.5V、1.6V、1.8V、2.5V、2.8V、3.0V和3.3V等
- 超低压差：负载为300mA且输出电压（VOUT）= 2.8V时为250mV
应用领域
- 数码相机
- 便携式仪器
- MP3/MP4播放器
- 智能手机和移动电话
