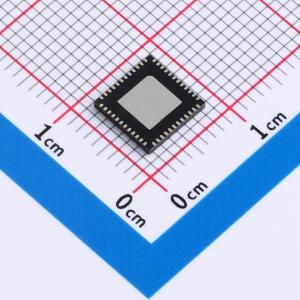

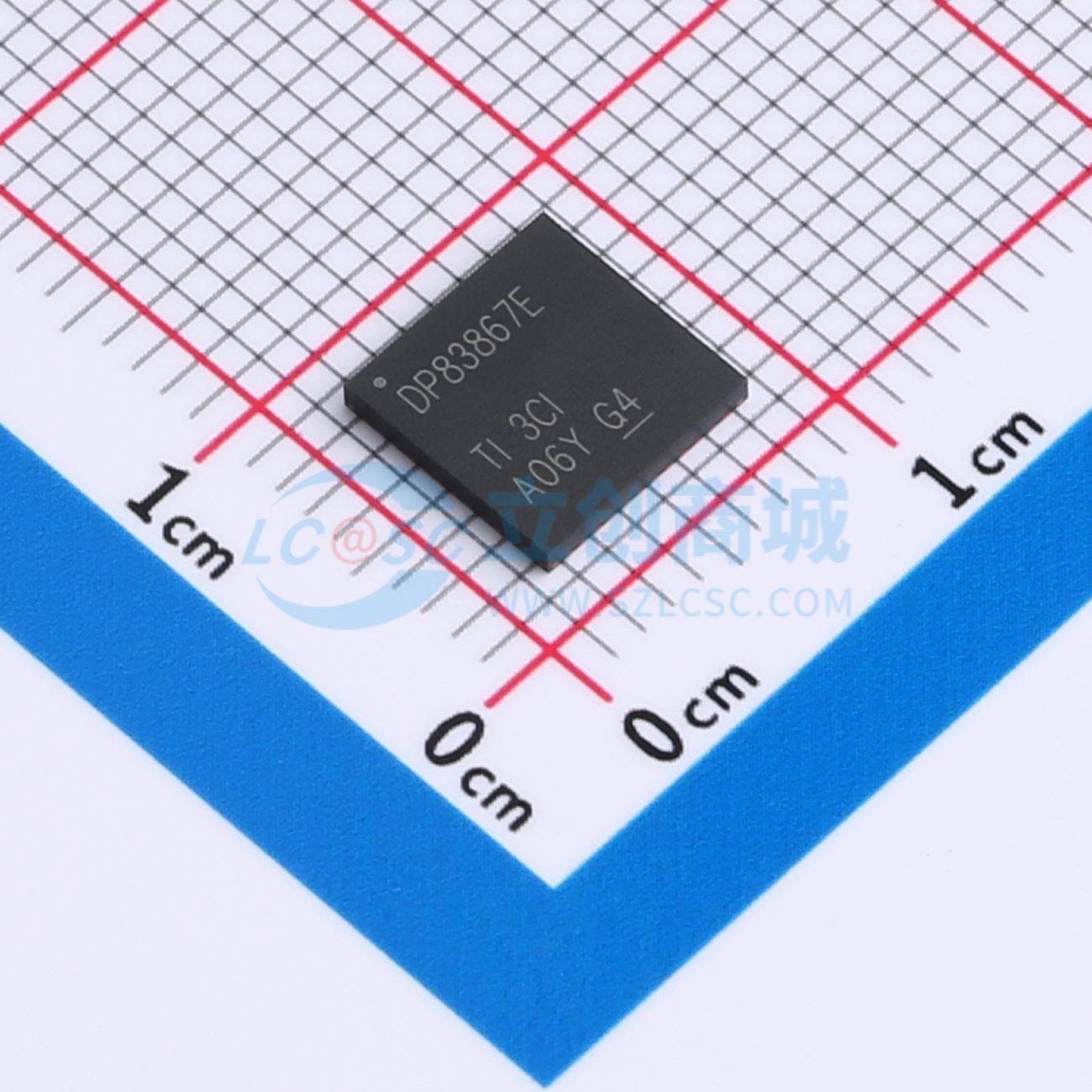

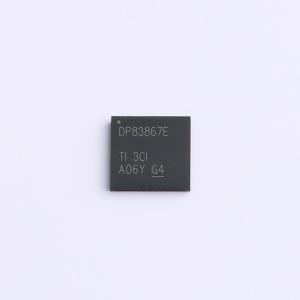

DP83867ERGZR

稳健型高抗扰性小型10/100/1000以太网物理层收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款稳健型低功耗全功能物理层收发器，集成了PMD子层以支持10BASE- Te、100BASE- TX和1000BASE- T以太网协议。经优化可提供ESD保护，超过了8kV IEC 61000- 4- 2标准（直接接触）。旨在轻松实现10/100/1000Mbps以太网LAN，通过外部变压器直接连接双绞线介质，通过RGMII或嵌入式时钟SGMII直接与MAC层相连。提供精确时钟同步，其中包括同步以太网时钟输出。具有低延迟，并提供IEEE1588帧起始检测。采用低功耗设计，满功率运行时仅消耗457mW。局域网唤醒可用于降低系统功耗。
品牌名称: TI(德州仪器)
商品型号: DP83867ERGZR
商品编号: C22448168
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.18375克(g)

商品参数

	属性	参数值
	数据速率	10Mbit/s；1Gbit/s；100Mbit/s
	工作电压	1.8V；2.5V；3.3V
	工作温度	-40℃~+105℃
	功能特性	支持SyncE；低功耗模式；可编程LED指示；电缆诊断；IEEE1588时间戳

商品概述

DP83867E/IS/CS 是一款稳健型高抗扰性小型 10/100/1000 以太网物理层收发器。DP83867 器件是一款稳健型低功耗全功能物理层收发器，集成了PMD子层以支持 10BASE-Te、100BASE-TX 和 1000BASE-T 以太网协议。DP83867经优化可提供 ESD 保护，超过了 8kV IEC 61000-4-2标准（直接接触）。DP83867 旨在轻松实现 10/100/1000Mbps 以太网LAN。DP83867 通过外部变压器直接连接双绞线介质。此器件通过 RGMII 或嵌入式时钟 SGMII 直接与MAC 层相连。DP83867 提供精确时钟同步，其中包括同步以太网时钟输出。DP83867 具有低延迟，并提供 IEEE 1588 帧起始检测。DP83867 采用低功耗设计，满功率运行时仅消耗457mW。局域网唤醒可用于降低系统功耗。

商品特性

超低延迟，TX < 90ns，RX < 290ns
符合时间敏感网络 (TSN) 标准
低功耗:457mW
超过 8000V IEC 61000-4-2 ESD 保护等级
符合 EN55011 B 类发射标准
在 RX/TX 上提供 16 种可编程 RGMII 延迟模式
集成 MDI 终端电阻器
可编程 MAC 接口端接阻抗
WoL（局域网唤醒）数据包检测
25MHz 或 125MHz 同步时钟输出
IEEE 1588 时间戳帧起始检测
RJ45 镜像模式
完全符合 IEEE 802.3 10BASE-Te、100BASE-TX和 1000BASE-T 规范
电缆诊断
RGMII 和 SGMII MAC 接口选项
可配置 I/O 电压（3.3V、2.5V、1.8V）
快速链路断开模式
JTAG 支持

应用领域

电机驱动器
工厂自动化
现场总线支持
工业嵌入式计算
有线和无线通信基础设施
测试和测量
消费类电子产品

	属性	参数值
	商品目录	以太网收发器
	类型	以太网收发器
	MAC接口	RGMII；SGMII
	以太网速率标准	1000BASE-T；10BASE-Te；100BASE-TX
