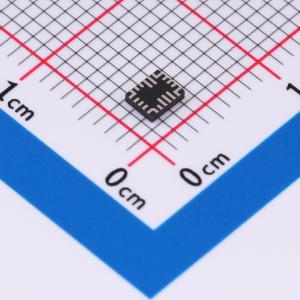

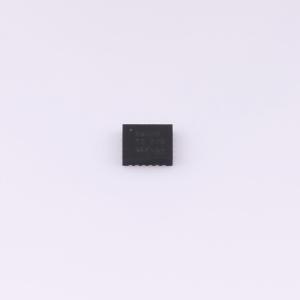

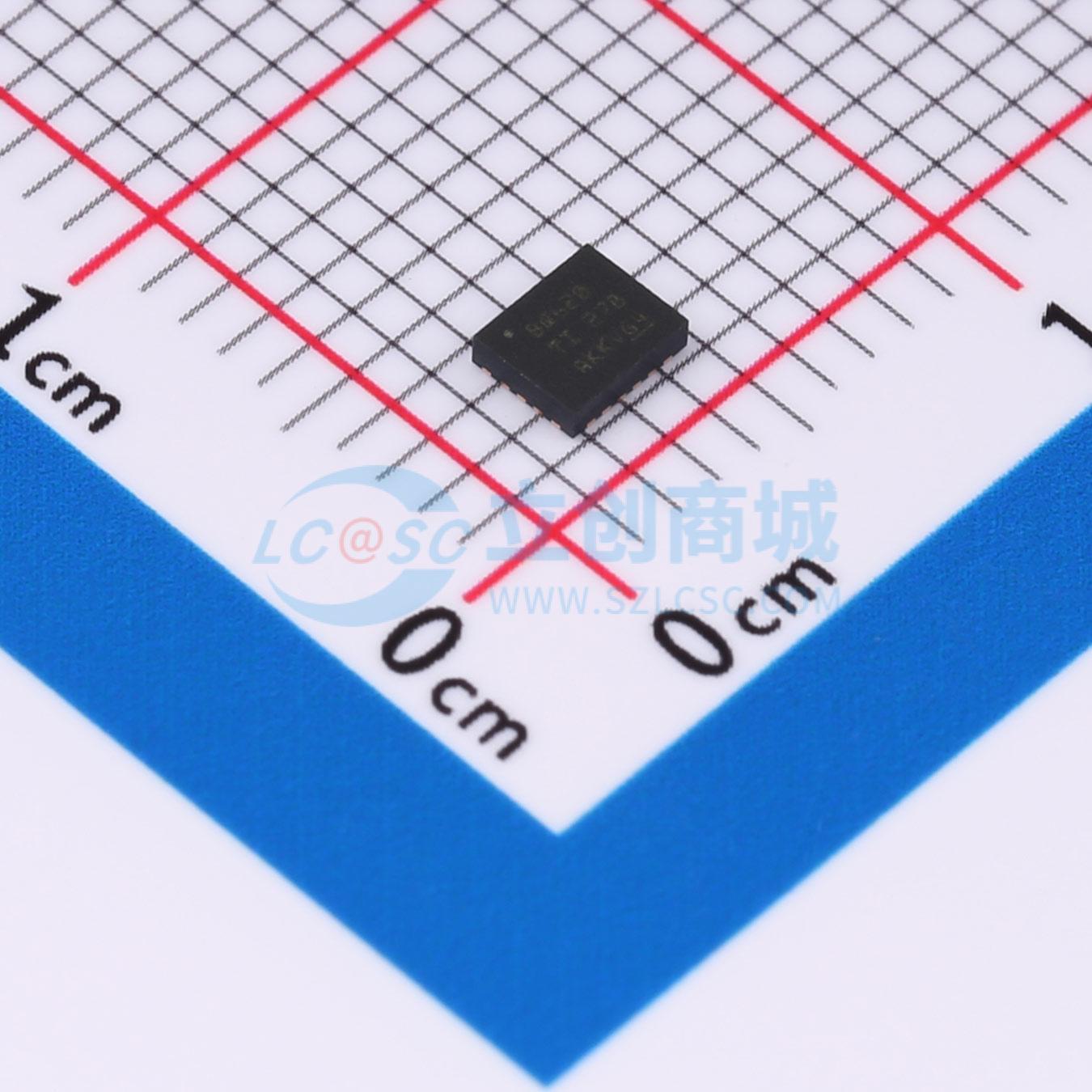

BQ25620RYKR

BQ25620和BQ25622是高度集成的3.5A开关模式电池充电管理和系统电源路径管理器件，适用于单节锂离子和锂聚合物电池。该方案高度集成，内置电流检测、环路补偿、输入反向阻断FET (RBFET, Q1)、高端开关FET (HSFET, Q2)、低端开关FET (LSFET, Q3)，以及位于系统和电池之间的电池FET (BATFET, Q4)。器件采用窄VDC (NVDC) 电源路径管理，将系统电压调节至略高于电池电压，且不会低于可配置的最小系统电压。低阻抗电源路径优化开关模式操作效率，减少电池充电时间，延长放电阶段的电池寿命，船舶模式下超低0.15μA电流可延长电池保存寿命。带有充电和系统设置的I²C串行接口使BQ25620和BQ25622成为真正灵活的解决方案。BQ25620支持范围广泛的输入源，包括标准USB主机端口、USB充电端口和符合USB标准的高压适配器。它基于内置的D+/D- USB适配器检测接口设置默认输入电流限制。BQ25622带有ILIM引脚用于设置默认输入电流限制，带有TS_BIAS引脚用于受控热敏电阻偏置。器件符合USB 2.0和USB 3.0功率规格的输入电流和电压调节要求，满足USB On-The-Go (OTG) 工作功率额定值规格，恒流限最高可达2.4A。电源路径管理将系统电压调节至略高于电池电压，但不会低于可编程的最小系统电压。通过该功能，即使电池完全耗尽或被移除，系统也能保持工作。当达到输入电流限制或输入电压限制时，电源路径管理会自动降低充电电流。随着系统负载持续增加，电池开始放电，直到满足系统功率需求。这种补充模式可防止输入源过载。BQ25620和BQ25622可在无主机控制的情况下启动并完成充电周期。通过检测电池电压，它分四个不同阶段对电池充电:涓流充电、预充电、恒流 (CC) 充电、恒压 (CV) 充电。充电周期结束时，当充电电流低于预设阈值且电池电压高于再充电阈值时，充电器自动终止充电。所有TS引脚温度区都支持终止功能。BQ25620和BQ25622为电池充电和系统操作提供多种安全功能，包括电池负温度系数热敏电阻监测、充电安全定时器、过压和

• 适用于单节电池的高效率1.5MHz同步开关模式降压充电器
• 5V输入下输出电流低至25mA时效率仍高于90%
• 充电终止电流可在10mA至620mA范围内设置，步长10mA
• 灵活的JEITA配置文件，可实现不同温度下的安全充电
• 支持BATFET控制，可实现关断、船舶模式和完整系统复位
• 仅电池模式下静态电流为1.5μA
• 船舶模式下电池漏电流为0.15μA
• 关断状态下电池漏电流为0.1μA
• 支持USB On-The-Go (OTG)
• 升压模式支持3.84V 至 9.6V输出
• 5V VBUS下OTG电流低至100mA时升压效率仍高于90%
• 支持范围广泛的输入源
• 3.9V 至 18V宽输入工作电压范围，最大输入电压为26V
• 通过输入电压调节 (VINDPM) 和输入电流调节 (IINDPM) 最大化源功率
• VINDPM阈值自动跟踪电池电压
• 15mΩ BATFET实现高效电池运行
• 窄VDC (NVDC) 电源路径管理
• 电池耗尽或无电池时系统可立即开机
• 适配器满负载时电池补充供电
• 支持灵活的自主模式或I²C控制模式
• 集成12位ADC，用于电压、电流、温度监测
• ±0.5%充电电压调节精度
• ±5%充电电流调节精度
• ±5%输入电流调节精度
• 热调节和热关断
• 输入、系统、电池过压保护
• 电池、转换器过流保护
• 充电安全定时器
• 拥有IEC 62368-1 CB安全相关认证

• 平板电脑
• 游戏和计算机配件
• IP摄像头
• EPOS
• 便携式医疗设备
