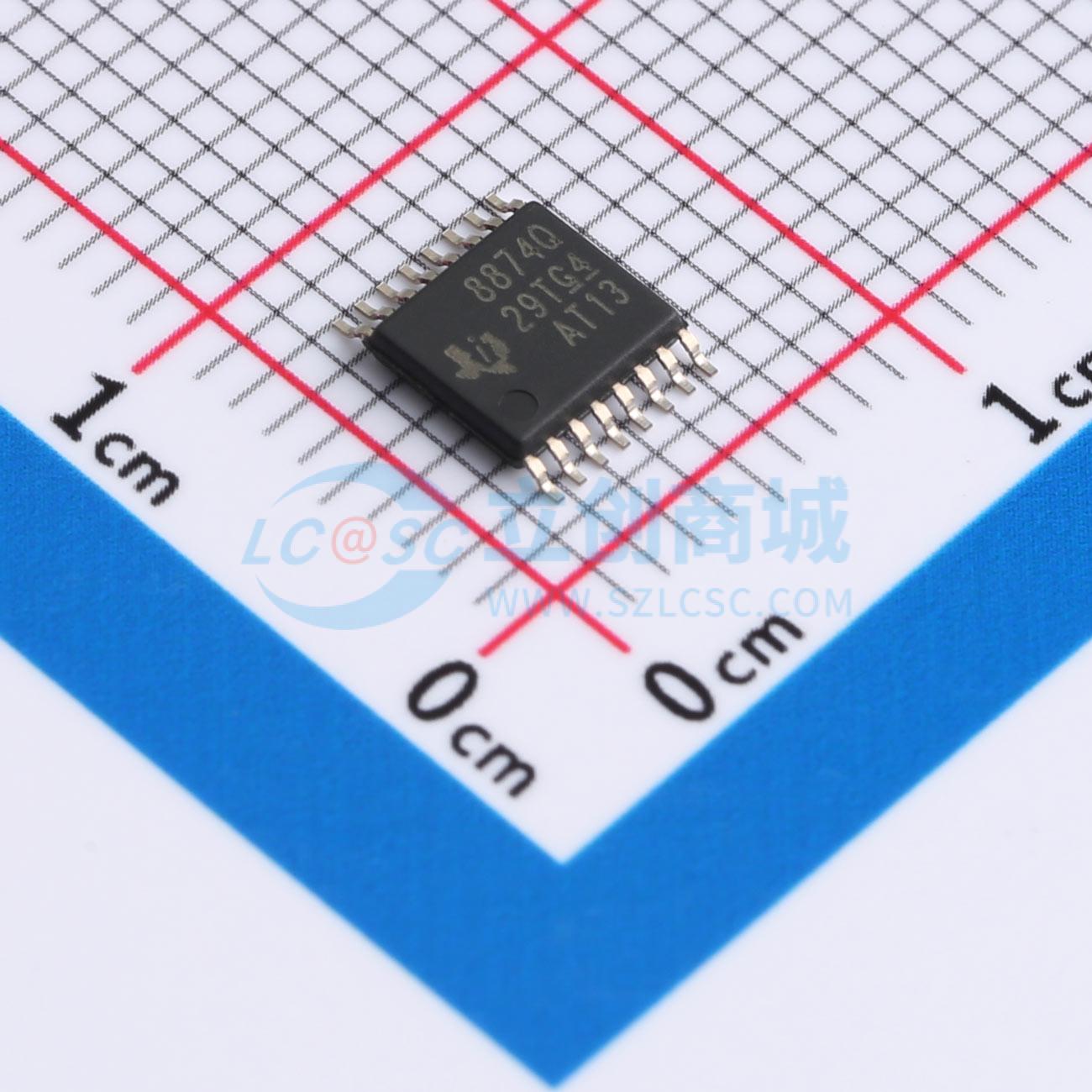

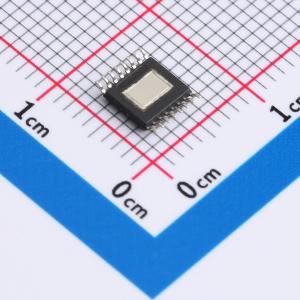

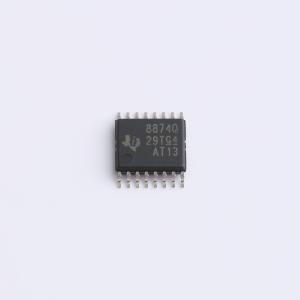

DRV8874QPWPRQ1

具有集成电流感测和调节功能的H桥电机驱动器

描述: 是一款具有N沟道H桥、电荷泵、电流感测和比例输出、电流调节和保护电路的集成电机驱动器。电荷泵通过支持N沟道MOSFET半桥和100%占空比驱动来提升效率。该器件系列具有引脚对引脚RDS(on)型号，只需对设计进行少量改动即可支持不同负载。IPROPI引脚上的内部电流镜架构实现电流感测和调节
品牌名称: TI(德州仪器)
商品型号: DRV8874QPWPRQ1
商品编号: C22448174
商品封装: HTSSOP-16
包装方式: 编带
商品毛重: 0.098克(g)

商品参数

商品概述

DRV8874-Q1 是一款具有 N 沟道 H 桥、电荷泵、电流感测和比例输出、电流调节和保护电路的集成电机驱动器。电荷泵通过支持 N 沟道 MOSFET 半桥和 100%占空比驱动来提升效率。IPROPI 引脚上的内部电流镜架构实现电流感测和调节。这样就无需使用大型电源分流电阻，因而可以节省电路板面积并降低系统成本。借助 IPROPI 电流感测输出，微控制器可以检测电机失速或负载条件变化。使用外部电压基准引脚 VREF，这些器件可以在启动和高负载事件期间调节电机电流，而无需与微控制器进行交互。低功耗睡眠模式可通过关断大部分内部电路实现超低静态电流消耗。内部保护功能包括电源欠压锁定、电荷泵欠压、输出过流和器件过热。故障状态显示在 nFAULT上。

商品特性

符合面向汽车应用的AEC-Q100标准，温度等级1:-40℃ 至 +125℃ TA
提供功能安全，具备有助于进行功能安全系统设计的文档
N沟道H桥电机驱动器，可驱动一个双向有刷直流电机，可驱动两个单向有刷直流电机，也可驱动其他电阻和电感负载
4.5V 至 37V 工作电压范围
引脚对引脚RDS(on)变型，DRV8874-Q1 RDS(on)为200mΩ（高侧 + 低侧）
高输出电流能力，DRV8874-Q1峰值电流6A
集成电流感测和调节
成比例电流输出 (IPROPI)
可选电流调节 (IMODE)，支持逐周期或固定关断时间
可选输入控制模式 (PMODE)，支持PH/EN 和 PWM H桥控制模式、独立半桥控制模式
支持1.8V、3.3V 和 5V 逻辑输入
超低功耗休眠模式，在VM=24V、TJ=25℃时，电流小于1µA
适用于低电磁干扰 (EMI) 的展频时钟
集成保护特性:欠压锁定 (UVLO)、电荷泵欠压 (CPUV)、过流保护 (OCP)，支持自动重试或输出锁闭 (IMODE)、热关断 (TSD)、自动故障恢复、带故障指示器引脚 (nFAULT)

应用领域

有刷直流电机
伺服电机和传动器
车载充电器 (OBC) 入口锁定
警报和压电
侧视镜倾斜和折叠
电子换挡器调整和锁定

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	-
	峰值电流	6A
	工作电压	4.5V~37V

	属性	参数值
	接口类型	-
	导通电阻	200mΩ
	静态电流(Iq)	1uA
	工作温度	-40℃~+125℃
	功能特性	交错导通保护；电流采样/调节功能
