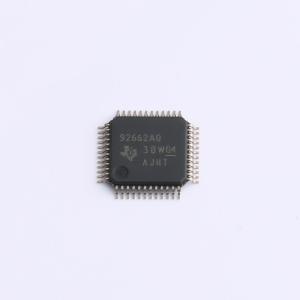

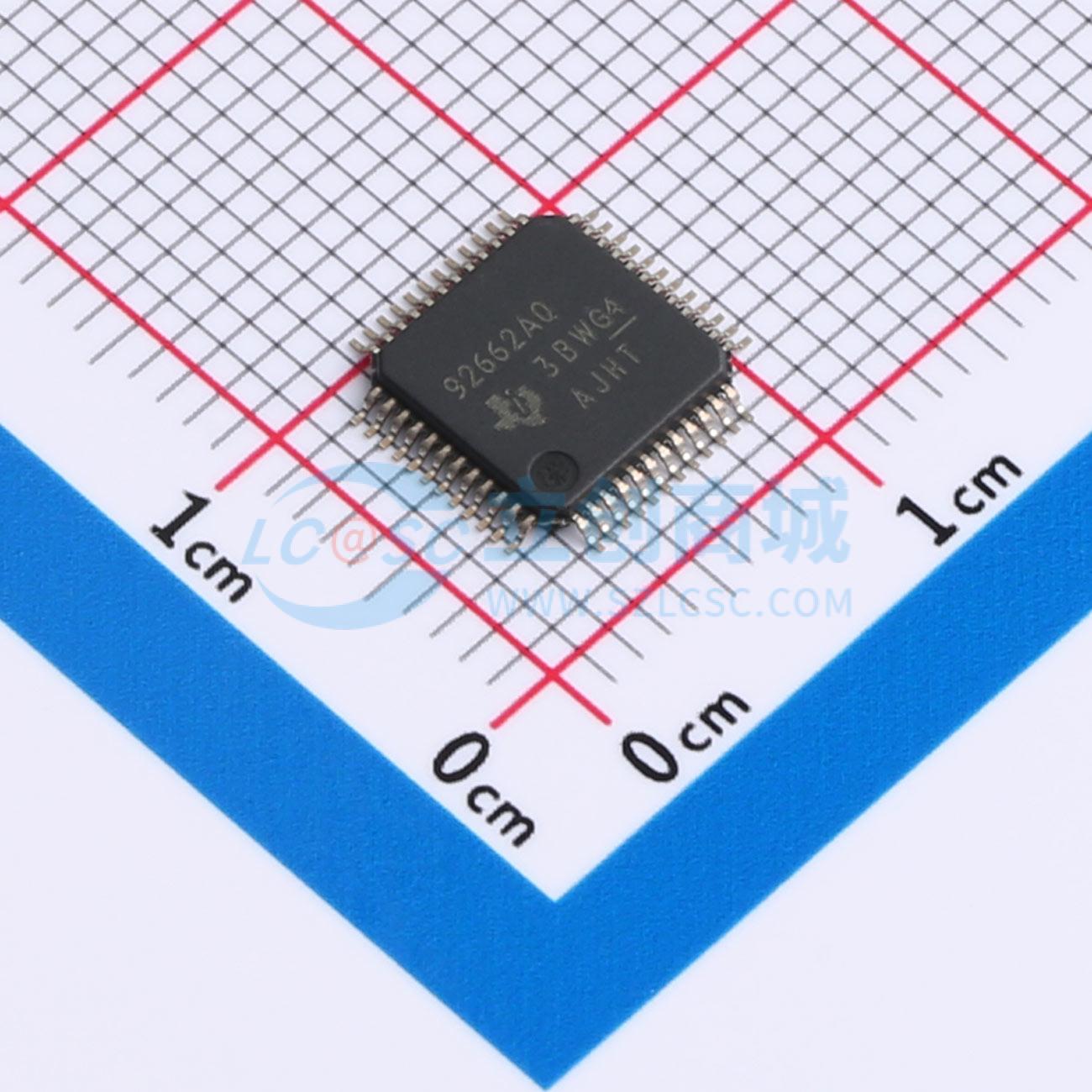

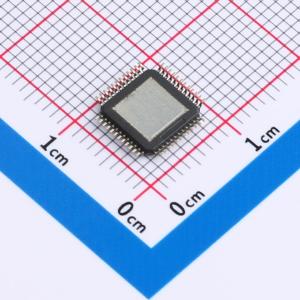

TPS92662AQPHPRQ1

具备电磁干扰抑制技术的高亮度LED矩阵管理器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS92662A-Q1 LED矩阵管理器通过提供单个像素级LED控制，实现了完全动态的自适应照明解决方案。该器件包含四个子串，每个子串有三个串联的集成开关，用于旁路单个LED。各个子串使该器件能够接受单电流源或多电流源。TPS92662A-Q1具有可编程的皮尔斯晶体振荡器驱动器。根据石英晶体或陶瓷谐振器制造商的建议选择驱动器强度，可实现最佳性能。该器件还集成了可选驱动强度的时钟缓冲器。通过改变时钟缓冲器的驱动强度，可以控制时钟信号的上升和下降时间以及产生的电磁干扰（EMI）。必要时，可以禁用时钟缓冲器，以消除时钟信号产生的噪声，并提供最低的EMI性能。TPS92662A-Q1支持多节点通用异步收发器（UART）串行接口，并且与TPS92662-Q1和TPS92663-Q1器件兼容。I2C通信接口可用于对外部EEPROM进行读写操作，该EEPROM可存储系统校准数据。内部电荷泵轨为LED旁路开关提供栅极驱动电压。旁路开关的低导通电阻（RDS(on)）可将传导损耗和功耗降至最低。TPS92662A-Q1和TPS92662-Q1都采用了相同的寄存器设置，用于对串中每个单个LED的相移和脉冲宽度进行编程，并报告LED开路和短路故障。
品牌名称: TI(德州仪器)
商品型号: TPS92662AQPHPRQ1
商品编号: C22448166
商品封装: HTQFP-48(7x7)
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

TPS92662A-Q1 LED矩阵管理器通过提供单个像素级LED控制，实现了完全动态的自适应照明解决方案。该器件包含四个子串，每个子串有三个串联的集成开关，用于旁路单个LED。各个子串使该器件能够接受单电流源或多电流源。 TPS92662A-Q1具有可编程的皮尔斯晶体振荡器驱动器。根据石英晶体或陶瓷谐振器制造商的建议选择驱动器强度，可实现最佳性能。该器件还集成了可选驱动强度的时钟缓冲器。通过改变时钟缓冲器的驱动强度，可以控制时钟信号的上升和下降时间以及产生的电磁干扰（EMI）。必要时，可以禁用时钟缓冲器，以消除时钟信号产生的噪声，并提供最低的EMI性能。 TPS92662A-Q1支持多节点通用异步收发器（UART）串行接口，并且与TPS92662-Q1和TPS92663-Q1器件兼容。I2C通信接口可用于对外部EEPROM进行读写操作，该EEPROM可存储系统校准数据。内部电荷泵轨为LED旁路开关提供栅极驱动电压。旁路开关的低导通电阻（RDS(on)）可将传导损耗和功耗降至最低。 TPS92662A-Q1和TPS92662-Q1都采用了相同的寄存器设置，用于对串中每个单个LED的相移和脉冲宽度进行编程，并报告LED开路和短路故障。

商品特性

符合AEC-Q100汽车应用标准
1级：环境工作温度范围为-40℃至125℃
器件人体模型（HBM）分类等级为H1C
器件带电器件模型（CDM）分类等级为C5
输入电压范围：4.5 V至60 V
12个集成旁路开关
多节点UART通信接口
与TPS92662-Q1和TPS92663-Q1器件兼容
与CAN物理层兼容
带两个复用输入的8位ADC
可编程晶体振荡器驱动器和时钟缓冲器强度
改善了辐射和传导EMI性能
外部EEPROM I2C接口
可编程10位PWM调光
LED开路和短路检测与保护
通过时分复用支持超过12个LED串的多LED矩阵管理器（LMM）同步

应用领域

汽车前照灯系统
自适应远光（ADB）或无眩光远光灯
顺序转向/动画日行灯

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	4.5V~60V
	调光	PWM

	属性	参数值
	特性	短路保护(SCP)
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
