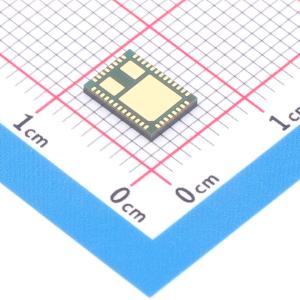

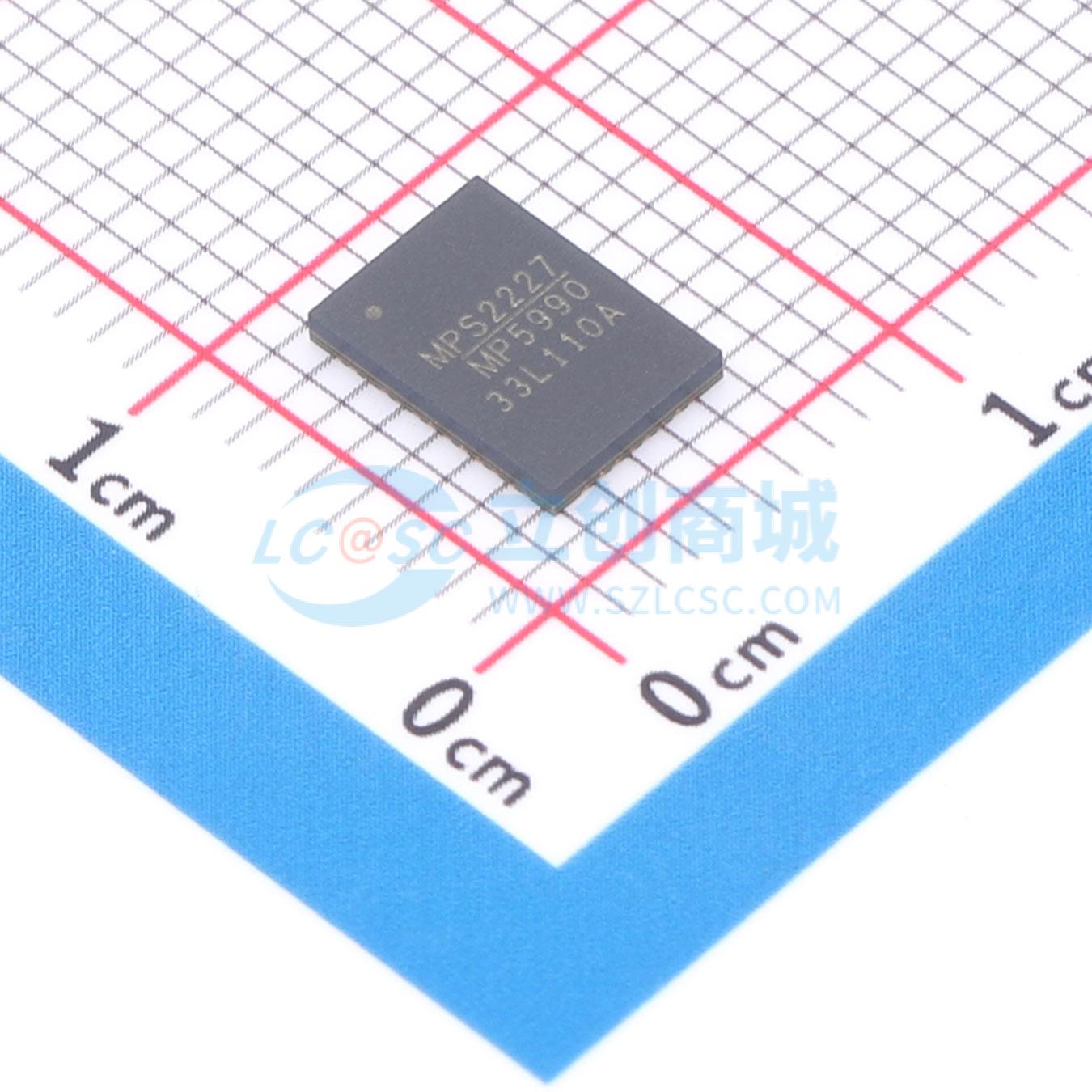

温馨提醒：图片仅供参考，商品以实物为准
MP5990GMA-0000-Z
16V 50A 全集成热插拔解决方案，带 PMBus 接口
SMT扩展库PCB免费打样
- 描述
- MP5990 是一款完全集成、兼容 PMBus 的紧凑型热插拔保护器件。它包含一个热插拔控制器和一个高端功率 MOSFET（HS-FET），使其能够作为独立器件运行。MP5990 还可以与多相 MP5991 并行，作为热插拔控制器运行。该器件在室温下每个器件可实现高达 50A 的连续输出电流（IOUT），在有气流的情况下可实现高达 60A 的连续 IOUT。该器件在电路板插入带电背板电源时，通过限制流向负载的浪涌电流来限制背板电压降。MP5990 通过电流限制（ILIMIT）参考输入和软启动斜坡控制栅极电压（VGATE），从而限制内部 MOSFET 电流（IFET）。MP5990 具备许多简化系统设计的特性，例如用于监测 IOUT 的集成电流镜和集成片上温度传感功能。这消除了对外部电流检测功率电阻器、功率 MOSFET 和温度传感器件的需求。MP5990 提供丰富的故障保护功能，如输入电压（VIN）过压保护（OVP）、IOUT 过流保护（OCP）、短路保护（SCP）和过温保护（OTP）。MP5990 可检测功率 MOSFET 栅极、源极和漏极的短路情况。故障状态可通过故障报告输出（GOK）指示。MP5990 还提供 VIN 欠压警告（UVW）、输出过流警告（D_OC）和电源正常（PG）指示。PMBus 接口提供 VIN、输入电流（IIN）、输入能量（EIN）、输出电压（VOUT）、IOUT、输入功率（PIN）和输出功率（POUT）遥测功能。MP5990 通过 PMBus 接口监测并报告故障状态。MP5990 采用 LGA - 45（5mmx7mm）封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP5990GMA-0000-Z
- 商品编号
- C22444489
- 商品封装
- LGA-45(5x7)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 浪涌保护器 | |
| FET类型 | 内置FET | |
| 通道数 | 1 | |
| 工作电压 | 4V~16V | |
| 安装方式 | 表面安装 |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(RDS(on)) | 1mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 7mm | |
| 宽度 | 5mm | |
| 高度 | 0.9mm |
商品概述
MP5990 是一款完全集成、兼容 PMBus 的紧凑型热插拔保护器件。它包含一个热插拔控制器和一个高端功率 MOSFET（HS-FET），使其能够作为独立器件运行。MP5990 还可以与多相 MP5991 并行，作为热插拔控制器运行。该器件在室温下每个器件可实现高达 50A 的连续输出电流（IOUT），在有气流的情况下可实现高达 60A 的连续 IOUT。 该器件在电路板插入带电背板电源时，通过限制流向负载的浪涌电流来限制背板电压降。MP5990 通过电流限制（ILIMIT）参考输入和软启动斜坡控制栅极电压（VGATE），从而限制内部 MOSFET 电流（IFET）。 MP5990 具备许多简化系统设计的特性，例如用于监测 IOUT 的集成电流镜和集成片上温度传感功能。这消除了对外部电流检测功率电阻器、功率 MOSFET 和温度传感器件的需求。 MP5990 提供丰富的故障保护功能，如输入电压（VIN）过压保护（OVP）、IOUT 过流保护（OCP）、短路保护（SCP）和过温保护（OTP）。MP5990 可检测功率 MOSFET 栅极、源极和漏极的短路情况。故障状态可通过故障报告输出（GOK）指示。MP5990 还提供 VIN 欠压警告（UVW）、输出过流警告（D_OC）和电源正常（PG）指示。 PMBus 接口提供 VIN、输入电流（IIN）、输入能量（EIN）、输出电压（VOUT）、IOUT、输入功率（PIN）和输出功率（POUT）遥测功能。MP5990 通过 PMBus 接口监测并报告故障状态。 MP5990 采用 LGA - 45（5mmx7mm）封装。
商品特性
- 4V 至 16V 工作输入电压（VIN）范围
- 最大 50A 输出电流（IOUT），有气流时支持 60A 的 IOUT
- 1mΩ 集成功率 MOSFET
- 兼容 PMBus/I2C 1.3
- ±1% IMON 报告精度
- 内置 MOSFET 驱动器
- 带检测输出的集成电流检测功能
- 可配置过流限制
- 可配置短路电流限制
- 内置插入延迟
- 可配置软启动（SS）
- 内置保险丝健康报告功能
- 故障信号输出（GOK）
- 电源正常指示（PG）
- VIN 欠压警告（UVW）
- 故障类型指示（FLT_TYPE）
- 故障自动记录到 NVM
- VIN OVP、SCP、OCP 和 OTP，可选择无动作、锁存、重试或打嗝模式
- 智能保险丝结温监测
- 智能保险丝控制器
- 内置 NVM 用于存储自定义配置
- 高精度 EIN、PIN、POUT 和 IOUT 报告
- 可配置 TON_DELAY 和 TOFF_DELAY
- NVM 写保护
- 采用 LGA - 45（5mmx7mm）封装
应用领域
- 热插拔
- PC 卡
- 磁盘驱动器
- 服务器
- 5G 电信
- 网络笔记本电脑
