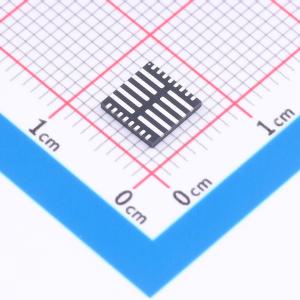

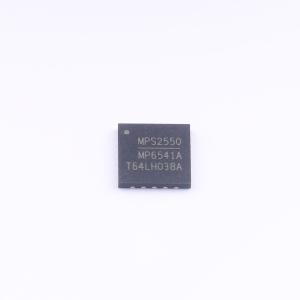

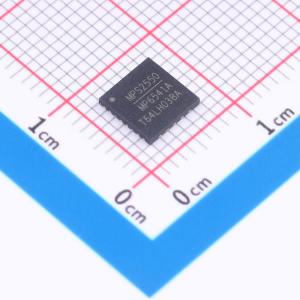

MP6541AGQKT-Z
三相无刷直流电机驱动器，集成半桥驱动器、预驱动器、门驱动电源和电流检测放大器，具备多种保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP6541AGQKT-Z
- 商品编号
- C22444490
- 商品封装
- TQFN-26(6x6)
- 包装方式
- 编带
- 商品毛重
- 4.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | - | |
| 半桥数量 | 3 | |
| 输出电流 | 8A | |
| 峰值电流 | 12A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~40V | |
| 导通电阻 | - | |
| 静态电流(Iq) | 4mA | |
| 接口类型 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
MP6541和MP6541A是三相无刷直流（BLDC）电机驱动器，集成了三个半桥，由六个N沟道功率MOSFET组成。MP6541和MP6541A还集成了六个预驱动器、两个栅极驱动电源和三个电流检测放大器。 MP6541为每个半桥集成了使能和脉冲宽度调制（PWM）输入。MP6541A集成了独立的高端（HS）和低端（LS）输入。除此之外，这两款器件完全相同。除非另有说明，本数据手册中对MP6541的引用也适用于MP6541A。 MP6541可在1秒内提供高达12A的峰值输出电流（IOUT），并可连续提供8A的电流（具体取决于散热和PCB条件）。该器件使用内部电荷泵为高端MOSFET（HS - FET）生成栅极驱动电源电压，并使用涓流充电电路来维持足够的栅极驱动电压，以实现100%占空比运行。 内部安全特性包括热关断、欠压锁定（UVLO）和过流保护（OCP）。 MP6541采用TQFN - 26（6mm×6mm）封装。
商品特性
- 4.75V至40V工作电源电压
- 三个集成半桥驱动器
- 8A连续输出电流（IOUT）
- MOSFET导通电阻：每个FET 15mΩ
- MP6541：PWM和ENBL输入；MP6541A：高端（HS）和低端（LS）输入
- 内部电荷泵支持100%占空比运行
- 自动同步整流
- 欠压锁定（UVLO）和过压保护（OVP）
- 热关断保护
- 过流保护（OCP）
- 集成双向电流检测放大器
- 采用TQFN - 26（6mm×6mm）封装
应用领域
- 无刷直流（BLDC）电机驱动器
- 永磁同步电机（PMSMs）
