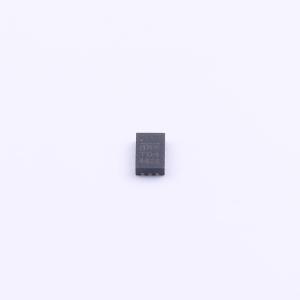

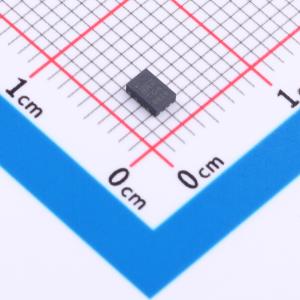

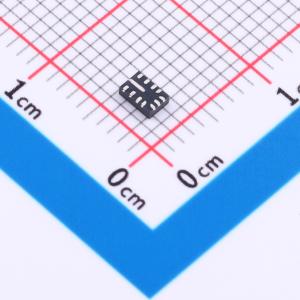

温馨提醒：图片仅供参考，商品以实物为准
MPQ4322GDE-AEC1-Z
降压型 2A 3.3V~36V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ4322GDE-AEC1-Z
- 商品编号
- C22444493
- 商品封装
- VFQFN-12
- 包装方式
- 编带
- 商品毛重
- 4.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.3V~36V | |
| 输出电压 | 800mV~34.2V | |
| 输出电流 | 2A | |
| 开关频率 | 350kHz~2.5MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 20uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调和固定 | |
| 功能特性 | 轻载高效模式；输出放电；EMI优化(抖频模式)；工作状态指示；打嗝限流 |
商品概述
MPQ4322 是一款可配置频率（350kHz 至 2.5MHz）、同步降压开关转换器，集成了内部高侧和低侧功率 MOSFET（分别为 HS-FET 和 LS-FET）。该器件采用峰值电流模式控制，可提供高达 2A 的高效率输出电流。其 3.3V 至 36V 的宽输入电压范围和 42V 的负载突降耐受能力，适用于汽车输入环境中的各种降压应用。1μA 的关断电流使其可用于电池供电应用。通过在轻载条件下降低开关频率以减少开关和栅极驱动损耗，实现了整个负载范围内的高功率转换效率。开漏电源正常信号指示输出是否在其标称电压的 94.5% 至 105.5% 范围内。频率折返有助于防止启动期间电感电流失控。热关断提供了可靠、容错的操作。高占空比和低压差模式适用于汽车冷启动条件。MPQ4322 提供 QFN-12 (2mm×3mm) 和 QFN-12 (3mm×4mm) 封装。
商品特性
- 专为汽车应用设计：42V 负载突降耐受能力，支持冷启动条件下的 3.1V 电压，高达 2A 的连续输出电流，连续工作电压高达 36V，-40°C 至 +150°C 结温范围
- 延长电池寿命：1μA 关断电源电流，20μA 睡眠模式静态电流，高级异步调制模式提高轻载效率
- 高性能以改善热性能：集成 70mΩ/50mΩ MOSFET，65ns 最小导通时间，50ns 最小关断时间
- 针对 EMC/EMI 优化：频率扩展频谱调制，对称 VIN 引脚排列，符合 CISPR25 Class 5 标准，350kHz 至 2.5MHz 可配置开关频率，MeshConnect Flip-Chip 封装
- 附加特性：电源正常输出，低压差模式，固定输出电压选项：1V、1.8V、2.5V、3V、3.3V、3.8V、5V，打嗝式过流保护，提供带可焊侧面的 QFN-12 (2mm×3mm) 或 QFN-12 (3mm×4mm) 封装，符合 AEC-Q100 Grade 1 标准
应用领域
- 汽车信息娱乐系统
- 汽车仪表组
- 高级驾驶辅助系统
- 工业电源系统
