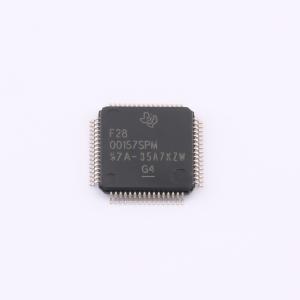

F2800157SPMR

Name: TI(德州仪器) F2800157SPMR
Brand: TI(德州仪器)
SKU: C22443186
Price: 34.31 CNY
Availability: InStock

实时微控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是经过成本优化的C2000实时微控制器系列的可扩展、超低延迟器件，旨在提高电力电子产品的效率。这些应用包括：HVAC压缩机模块、前灯、直流/直流转换器、逆变器和电机控制、车载充电器(OBC)和无线充电器、泵、工业电机驱动、电机控制、数字电源、感应和信号调理。采用32位锁步双C28x CPU，使得该器件无需过多的软件开销即可成为ASILB级功能安全器件。实时控制子系统基于TI的32位C28x DSP内核，可针对从片上闪存或SRAM运行的浮点或定点代码提供120MHz的信号处理性能。三角函数加速器(TMU)和VCRC（循环冗余校验）扩展指令集进一步增强了C28x CPU的性能，从而加快了实时控制系统关键常用算法的速度。支持高达256KB(128KW)的闪存
品牌名称: TI(德州仪器)
商品型号: F2800157SPMR
商品编号: C22443186

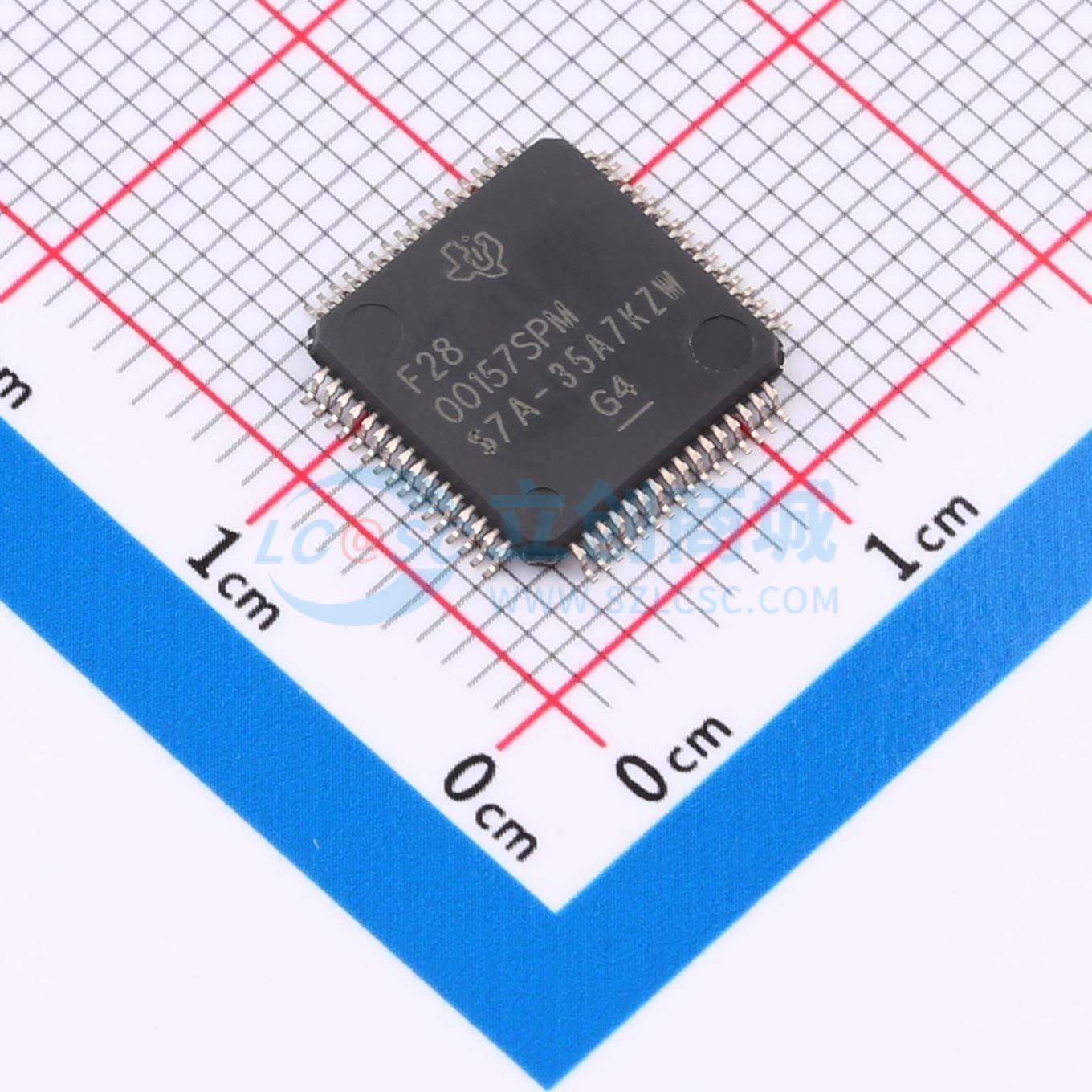

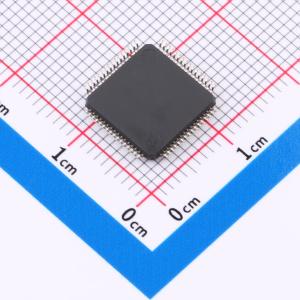

商品封装: LQFP-64(10x10)
包装方式: 编带
商品毛重: 0.475克(g)

商品参数

	属性	参数值
	EEPROM容量	-
	I/O数量	37
	振荡器类型	内置+外置
	工作电压	2.8V~3.63V
	工作温度	-40℃~+125℃
	功能特性	窗口看门狗(WWDG)；欠压检测(BOR/LVD/LVR/LVI)；硬件奇偶校验；内置通用定时器；内置温度传感器；硬件CRC；硬件ECC校验；集成LDO

商品概述

TMS320F280015x (F280015x) 是经过成本优化的 C2000 实时微控制器系列的可扩展、超低延迟器件，旨在提高电力电子产品的效率。

商品特性

120MHz 32 位锁步双 TMS320C28x 内核
IEEE 754 浮点单元 (FPU)
三角函数运算单元 (TMU)
CRC 引擎和指令 (VCRC)
片上存储器:256KB (128KW) 单组闪存（ECC 保护），36KB (18KW) RAM（ECC/奇偶校验保护）
支持安全功能，包含JTAGLOCK、零引脚引导、双区域安全
时钟和系统控制:2 个内部 10MHz 振荡器，支持外部电阻器提高内部振荡器性能 (ExtR)，支持晶体振荡器或外部时钟输入
集成窗口化看门狗计时器模块
集成丢失时钟检测电路
集成双时钟比较器 (DCC)
采用1.2V 内核、3.3V I/O 设计
集成内部 VREG 可生成 1.2V 电压
集成欠压复位 (BOR) 电路
系统外设:52 个独立可编程多路复用通用输入/输出 (GPIO)引脚（11 个与模拟共享），在模拟引脚上提供 10 路数字输入
集成增强型外设中断扩展 (ePIE)
支持多个低功耗模式 (LPM)
内置标识 (UID) 号
通信外设包含:一个电源管理总线 (PMBus) 接口，两个内部集成电路 (I2C) 端口，一个控制器局域网 (CAN/DCAN) 总线端口，一个具有灵活数据速率的控制器局域网 (CANFD/MCAN) 总线端口，一个串行外设接口 (SPI) 端口，三个 UART 兼容的串行通信接口 (SCI)，一个与 UART 兼容的本地互连网络 (LIN) 接口
模拟系统:两个 4MSPS、12-位模数转换器 (ADC)
ADC支持多达 21 个外部通道（11 个与 GPIO 共享），每个 ADC 具有四个集成后处理块 (PPB)
集成一个带 12 位基准数模转换器 (DAC) 的窗口比较器 (CMPSS)，具备数字干扰滤波器，输出COMPDACOUT（11 位）
集成三个具有 9.5 位有效基准 DAC 的窗口比较器(CMPSS_LITE)
增强型控制外设:14 个 ePWM 通道，其中四个通道具有高分辨率功能（150ps 分辨率），集成式死区支持、集成式硬件触发区 (TZ)
集成三个增强型捕捉 (eCAP) 模块
集成两个支持 CW/CCW 运行模式的增强型正交编码器脉冲 (eQEP) 模块
集成嵌入式图形发生器 (EPG)
支持128-位用于 SW AES 的 CMAC 密钥
具备诊断特性:内存开机自检 (MPOST)
专为功能安全应用开发
可提供用于 ISO 26262 和 IEC 61508 系统设计的文档
系统功能符合 ASIL D 和 SIL 3 等级要求，硬件完整性符合 ASIL B 和 SIL 2 要求
已通过 TÜV SÜD 的 ISO 26262 认证 ASIL B，通过 TÜV SÜD 的 IEC 61508 认证 SIL 2
提供多种封装选项:80 引脚 Low-profile Quad Flatpack (LQFP) [后缀 PN]；64 引脚 LQFP [后缀 PM]；48 引脚 PowerPAD™ Thermally Enhanced Thin Quad Flatpack (HTQFP) [PHP 后缀]；32 引脚 Very Thin Quad Flatpack No-Lead (VQFN) [RHB 后缀]
提供不同环境温度范围选项:F280015xS、F280015xQ 器件工作温度为-40℃ 至 125℃；F280015xE 器件工作温度为-40℃ 至 150℃

应用领域

汽车ADAS: ECU；机械扫描激光
汽车车身电子装置与照明:车门模块；后备箱模块；车窗模块；车身控制模块 (BCM)；HVAC 压缩机模块；HVAC 控制模块；车内加热器模块；前灯；座椅舒适模块；座椅位置和折叠模块；方向盘控制；直流/交流逆变器；中等功率直流/直流转换器
汽车混合动力、电动和动力总成系统:电池管理系统 (BMS)；直流/直流转换器；逆变器和电机控制；车载充电器 (OBC) 和无线充电器；车辆控制单元 (VCU)；虚拟引擎声浪系统 (VESS)；发动机风扇；电子涡轮/增压器；泵；自动变速器；电动助力转向 (EPS)
汽车信息娱乐系统与仪表组:抬头显示；远程信息处理控制单元；汽车音响主机；售后市场音频放大器；汽车有源噪声消除；汽车外部放大器
工业电机驱动器:交流驱动器控制模块；交流驱动器功率级模块；伺服驱动器控制模块；伺服驱动器功率级模块
工业工厂自动化与控制:移动机器人电机控制
电信和服务器电源:商用直流/直流；商用网络和服务器 PSU；商用通信电源整流器
UPS:三相 UPS；单相在线式 UPS

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	其他
	CPU最大主频	120MHz
	CPU位数	32 Bit
	程序存储容量	256KB
	程序存储器类型	FLASH
	RAM容量	18KB
