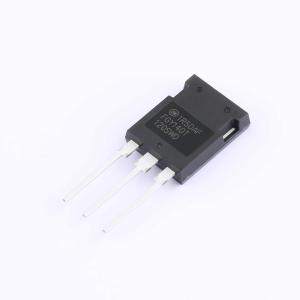

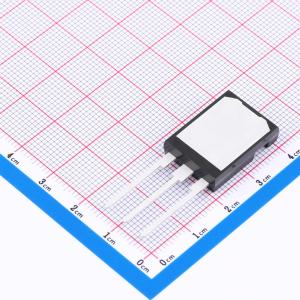

温馨提醒：图片仅供参考，商品以实物为准
FGY140T120SWD
1200V、1.7V、140A N沟道场截止VII型IGBT
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- FGY140T120SWD采用新型场截止第七代IGBT技术和Gen7二极管，采用TO247三引脚封装，具备低开关损耗和低传导损耗的卓越性能，可在太阳能、UPS和ESS等各种应用中实现高效运行。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FGY140T120SWD
- 商品编号
- C22443214
- 商品封装
- TO-247-3LD
- 包装方式
- 管装
- 商品毛重
- 4.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 1.153kW | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 280A | |
| 集电极脉冲电流(Icm) | 560A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2V@140A,15V | |
| 栅极阈值电压(Vge(th)) | 5.6V@140mA | |
| 栅极电荷量(Qg) | 415.4nC@140A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 13.395nF@30V | |
| 输出电容(Coes) | 394pF | |
| 反向传输电容(Cres) | 55.4pF | |
| 开启延迟时间(Td(on)) | 55.2ns | |
| 关断延迟时间(Td(off)) | 249.6ns | |
| 导通损耗(Eon) | 4.7mJ | |
| 关断损耗(Eoff) | 2.3mJ | |
| 反向恢复时间(Trr) | 219.4ns | |
| 工作温度 | -55℃~+175℃ |
