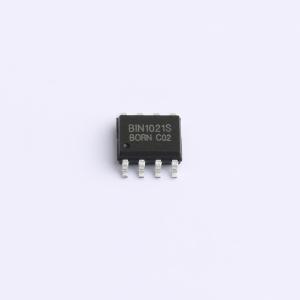

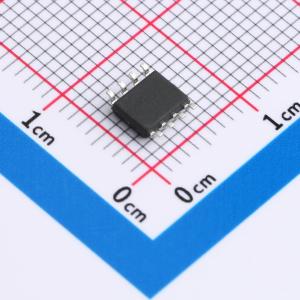

温馨提醒：图片仅供参考，商品以实物为准
BIN1021S-C
具有抑制和唤醒功能的故障保护LIN收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 符合面向汽车应用的AEC-Q100标准，支持LIN2.0、LIN2.1、LIN2.2、LIN2.2A和ISO17987-4:2016(12V)电气物理层（EPL)标准。工作模式包括正常模式、低功耗待机模式和低功耗睡眠模式。
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BIN1021S-C
- 商品编号
- C22440684
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.238克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LIN收发器 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5.5V~27V | |
| 数据速率 | 20Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 接收器滞后 | 400mV | |
| 工作温度 | -40℃~+150℃ | |
| 工作电流 | 2mA | |
| 静态电流 | 20uA | |
| 静电保护 | ±4kV |
商品概述
BIN1021-C 是一款本地互联网络(LIN) 收发器, LIN 是支持汽车车载网络的低速通用异步收发器(UART) 通信协议。BIN1021-C 通过TXD 引脚控制LIN 总线的状态, 使其具备最佳压摆率和波形整形, 以最大程度地减少电磁辐射(EME) 并通过其开漏RXD 输出引脚报告总线的状态。 BIN1021-C 通过宽输入电压范围来支持12V 应用, 此外还支持低功耗睡眠模式。该器件支持通过从LIN、WAKE_N 和SLP_N 引脚唤醒的功能。该器件可通过INH 引脚选择性启用节点上存在的各种电源, 从而在整个系统级别减少电池电流消耗。 BIN1021-C 集成了用于从节点应用和ESD 保护的电阻器, 从而减少系统应用中外部组件的数量。一旦发生接地漂移或者电源电压断开, 该器件可防止反馈电流经LIN 流向电源输入。 BIN1021 是一款应用于LIN 协议控制器和物理总线之间的接口芯片, 可应用于卡车、公交、小汽车和工业控制等领域, 传输速率高达20kbps。BIN1021 在发送数据输入(TXD) 端接收协议控制器的发送数据流, 并将其转换为具有最佳压摆率和波形整形的总线信号; LIN 总线上的输入数据由接收器的RXD 端口输出至外部的微控制器。此器件兼容“LIN 2.x/ISO 17987-4:2016/SAE J2602”标准。LIN 总线具有输出短路保护功能, 当过热时, 内部的过温保护电路会将总线设为高阻态。
商品特性
- 符合面向汽车应用的AEC-Q100 标准
- 符合LIN2.0、LIN2.1、LIN2.2、LIN2.2A 和ISO 17987-4:2016(12V) 电气物理层(EPL) 标准
- 符合面向车辆应用的SAE J2602-1 LIN 网络标准和面向车辆应用的SAE J2602-2 LIN 网络标准符合性测试
- 支持12V 应用
- 宽工作输入电压范围:VBAT 范围为5.5V 至27V
- LIN 传输数据速率高达20kbps
- 工作模式: 正常模式; 低功耗待机模式; 低功耗睡眠模式
- 支持低功耗模式唤醒: 通过LIN 总线实现远程唤醒，通过WAKE_N 引脚实现本地唤醒，通过SLP_N 引脚实现直接唤醒
- 支持3.3V、5V 输入电平
- 集成30kΩ LIN 上拉电阻
- 使用INH 引脚控制系统级功耗
- 在LIN 总线和RXD 输出实现上电/断电无干扰运行
- 保护功能: ±58V LIN 总线容错、42V 负载突降支持、IEC ESD 保护、VBAT 输入端上的欠压保护、TXD 显性状态超时、热关断、系统级未供电节点或接地断开失效防护
- 结温范围: -40°C 至150°C
- 可提供SOIC(8) 封装和无引线DFN(8) 封装 (3.0mm×3.0mm)
应用领域
- 车身电子装置和照明
- 信息娱乐系统和仪表组
- 混合动力电动汽车和动力总成系统
- 被动安全
- 电器
