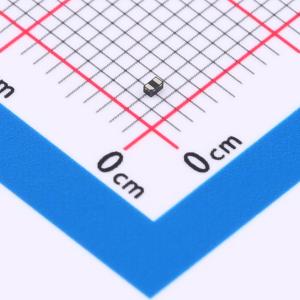

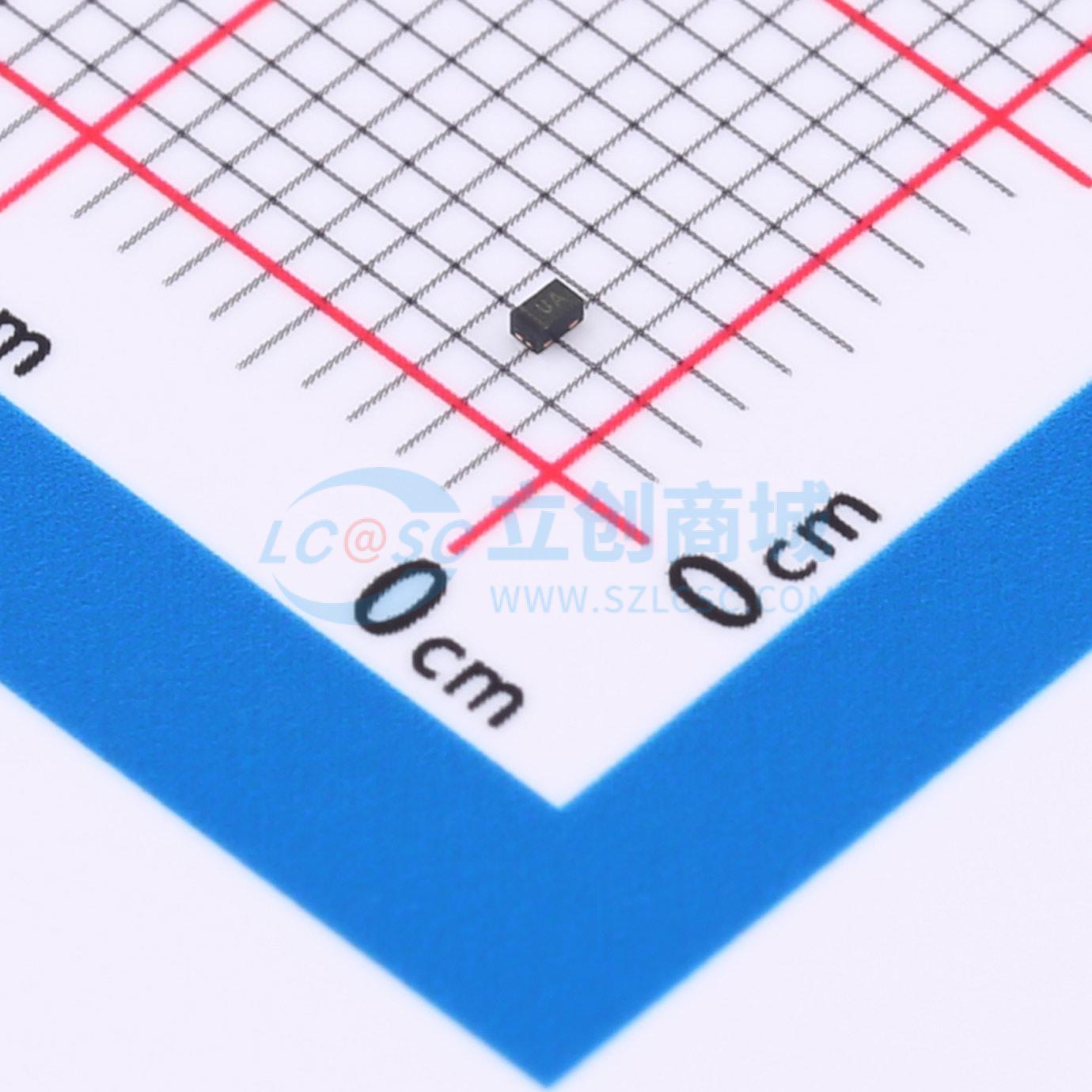

温馨提醒：图片仅供参考，商品以实物为准
BNESD9L3.3ST5G
单向ESD 3.3V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DFN1006 3.3V 低电容
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BNESD9L3.3ST5G
- 商品编号
- C22440694
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.0104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
商品概述
BNESD9L3.3ST5G 是一款具有 60W 峰值脉冲功率 (tp=8/20μs) 的单向配置瞬态电压抑制器。该产品采用固态硅雪崩技术，具有低箝位电压、低漏电流和低电容 (Cj=0.4 pF 典型值)。适用于保护一条数据/电源线，并符合 IEC 61000-4-2 ±15kV 接触和 ±20kV 空气放电标准，以及 IEC 61000-4-4 (EFT) 40A (5/50ns) 和 IEC 61000-4-5 (Lightning) 4A (8/20μs) 标准。
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
