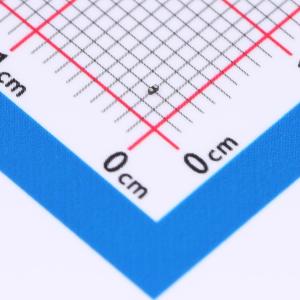

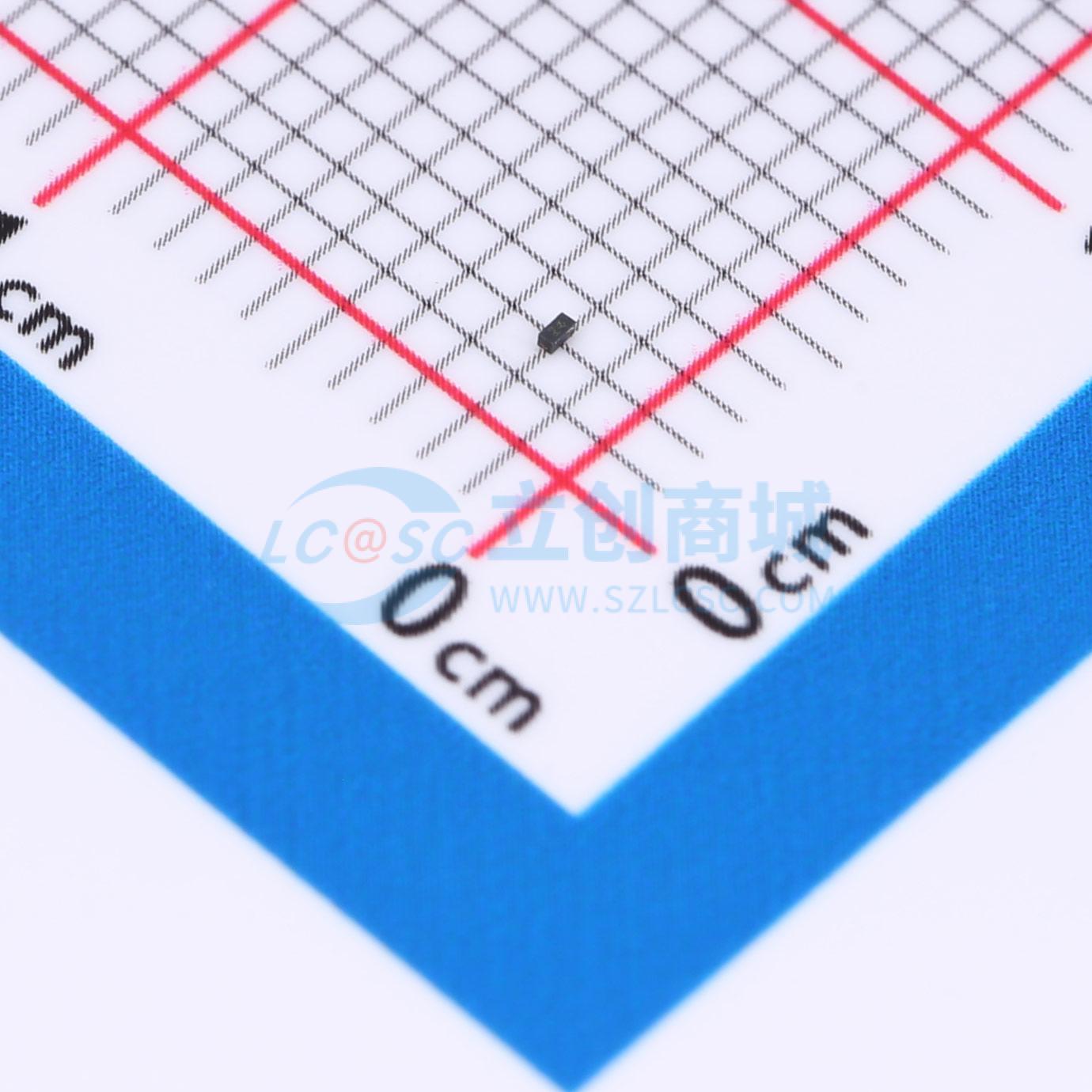

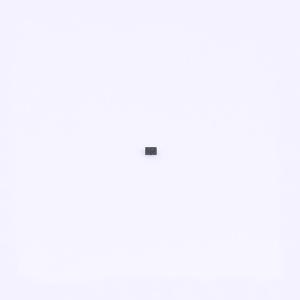

温馨提醒：图片仅供参考，商品以实物为准

BDFN1C241U

双向ESD 24V截止峰值浪涌电流：2A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DFN0603 24V 低电容
品牌名称: BORN(伯恩半导体)
商品型号: BDFN1C241U
商品编号: C22440695
商品封装: DFN0603-2L
包装方式: 编带
商品毛重: 0.013克(g)

商品参数

商品概述

BDFN1C241U 是一款采用双向配置的固态硅雪崩技术的 TVS 二极管。它具有 90W 的峰值脉冲功率 (tp=8/20μs)，低箝位电压，低漏电流和低电容 (Cj=0.3pF 典型值)。该产品适用于保护一条数据/电源线，并符合 IEC 61000-4-2 ±12kV 接触和 ±15kV 空气放电标准，以及 IEC 61000-4-4 (EFT) 40A (5/50ns) 和 IEC 61000-4-5 (雷击) 2.0A (8/20μs) 标准。

BDFN1C241U 采用 DFN0603 封装，模塑化合物防火等级为 UL 94V-0，包装方式为卷带封装，符合 RoHS/WEEE 标准。该产品广泛应用于 USB3.0、HDMI2.0、Thunderbolt 以及笔记本电脑、台式机和服务器等设备中。

应用领域

USB3.0, HDMI2.0, Thunderbolt
笔记本电脑、台式机和服务器
便携式仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 20 个)

个

起订量：20 个10000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	24V
	钳位电压	40V
	峰值脉冲电流(Ipp)	2A@8/20us
	峰值脉冲功率(Ppp)	90W@8/20us

	属性	参数值
	击穿电压	29V
	反向电流(Ir)	500pA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.3pF
