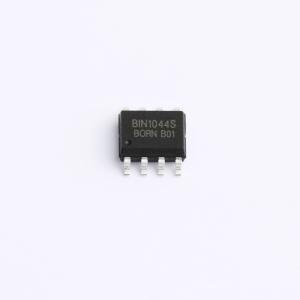

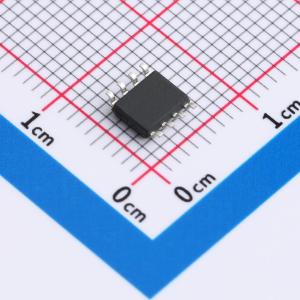

温馨提醒：图片仅供参考，商品以实物为准

BIN1044S-C

具有待机模式的汽车级CAN收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该CAN收发器符合ISO11898-2(2016)高速CAN物理层标准，支持高达5Mbps的数据速率。具有低功耗待机模式和多种保护功能。
品牌名称: BORN(伯恩半导体)
商品型号: BIN1044S-C
商品编号: C22440687
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.2365克(g)

商品参数

商品概述

该CAN收发器系列符合ISO11898-2 (2016)高速CAN(控制器局域网络)物理层标准。所有器件均设计用于数据速率高达5Mbps(兆位每秒)的CAN FD网络。BIN1044收发器具有低功耗待机模式，支持ISO 11898 - 2:2016定义的唤醒序列。BIN1044V包含VIO电压，其内部的逻辑电平转换支持收发器接口直接连接3.3V或者5V逻辑电平。该器件支持总线故障保护电压±58V，包含许多保护功能，如热关断，TXD显性超时保护和电源欠压保护，以提高器件和CAN的稳定性。

具有低功耗待机模式的CAN收发器BIN1044适用于工业网络应用，其VCC工作电源电压为5V。BIN1044具有±30的共模输入范围，CAN总线端口(CANH,CANL)支持高达±58V的短路保护，使其能适用于恶劣的工业环境。

器件可以工作在CAN的最大传输速率下，允许小型网络传输5Mbps数率，最大的传输速率受限于电容负载和一些其他的因素。

BIN1044V具有双电源供电，其V10电源可与MCU共用一个电源，内部电平转换器将低压侧电平转换为5V VCC电平。 CANH和CANL具有输出短路保护功能，当过热时，内部的过温保护电路会将驱动输出设为高阻态。

商品特性

符合ISO 11898-2:2016和ISO 11898-5:2007物理层标准
所有器件均支持经典CAN和5Mbps CAN FD(灵活数据速率)
工作模式：常规模式、低功耗待机模式，支持远程唤醒请求
未上电时的理想无源特性：总线和逻辑引脚处于高阻态(无负载)，上电和掉电时总线和RXD输出上无毛刺脉冲
VIO支持3.3V和5V
保护特性：总线故障保护：±58V和VCC和V10电源引脚上具有欠压保护，驱动器显性超时(TXD DTO) - 数据速率低至4kbps，热关断保护(TSD)
接收器共模输入电压：±30V
典型环回延迟：160ns
结温范围：-55°C至150°C
可提供SOIC8封装和无引线DFN8封装(3.0mm×3.0mm)
通过AEC-Q100车规认证：工作环境温度范围Grade 1：-40°C~125°C

应用领域

车身控制模块
汽车网关
高级驾驶辅助系统(ADAS)
信息娱乐系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	CAN收发器
	类型	CAN收发器
	数据速率	5Mbps
	工作电压	4.5V~5.5V

	属性	参数值
	工作电流	70mA
	工作温度	-40℃~+125℃
	静态电流	3uA
