BIN1051S-C

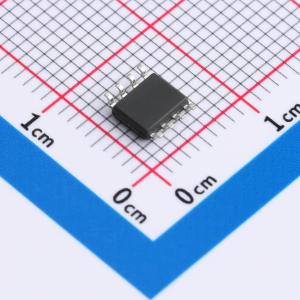

BIN1051S-C /BIN1051VS-C 为控制器局域网(CAN) 收发器，符合ISO11898-2:2016 和ISO 11898-5:2007 物理层技术规范。该系列器件设计用于高速CAN FD 网络，可支持高达5Mbps 的传输速率。CAN 总线端口提供高达 ±58V 的故障保护，满足恶劣环境中的过压保护需求。接收器输入共模范围(CMR) 高达 ±30V，远远超出ISO 11898 规范要求的-2V 至+7V，非常适合节点间存在较大地电位偏差的CAN 总线网络。此外，BIN1051VS-C 具有独立的逻辑供电电源引脚 (VIO)，可接受2.5V 至5.5V 供电范围，方便连接不同逻辑电平的CAN 控制器，无需额外的电平转换器。 发送器提供显性状态超时检测，避免由于控制器错误或TXD 输入故障而导致的总线闭锁。当TXD 处于显性状态(低电平) 的时间超出 tDOM 时，驱动器立即释放总线，使输出保持在隐性电平。此外，两款器件还提供静音模式控制(关闭发送器工作)，满足CAN 通信的基本需求。 BIN1051S-C /BIN1051VS-C 采用8 引脚SOIC 封装，两款器件均可工作在 -55°C 至 +150°C 结温范围。

BIN1051S/VS-C 为 ±58V 故障保护的控制局域网(CAN) 收发器，满足ISO11898-2 (2016) 高速CAN 网络物理层标准规范。全面的保护功能设计，用于支持工作条件恶劣的工业应用。除了提供高压故障保护，这些器件还具有 ±30V 的输入共模范围，能够在具有较大的地电位偏差的总线节点之间实现可靠通信。发送器的显性超时检测可避免处理器故障时锁定总线。另外，发送器输出CANH、CANL 具有短路限流保护及热关断保护功能，一旦检测到故障状态，发送器即刻将总线输出置于高阻态，避免过大的功率损耗。 BIN1051VS-C 采用双电源供电，专用的逻辑电源VIO 可接受低至2.5V 至5.5V 的供电电压，当连接低压控制器时，通过采用与微控制器电压相同的 VIO，可以提供兼容于MCU 逻辑电平的TXD、S 输入和RXD 输出，省去了外部电平转换器。 BIN1051S/VS-C 器件可工作在高达5Mbps 的传输速率，支持CAN FD。当然，CAN 总线的最大的传输速率还受限于总线负载、节点数、电缆长度等因素。在CAN 网络设计中，需要考虑信号在系统和电缆上的传输损耗、寄生负载、传输延时、网络平衡性、以及地电位偏差和信号完整性，以留出足够的设计余量。

• 满足ISO 11898-2:2016 和ISO 11898-5:2007 物理层标准，所有器件均支持经典CAN 和5Mbps CAN FD(灵活数据速率)，具有超低对称传输延时和快速环路响应，提高时间裕量
• 未上电时，具有理想的无源特性：总线和逻辑侧均处于高阻态(空载)，上电/断电过程中，总线与RXD 输出端无扰动
• CANH、CANL 具有 ±58V 故障保护
• ±30V 扩展共模输入范围(CMR)
• VCC/VIO 欠压保护
• 发送器超时检测避免总线闭锁，允许最低传输速率为5.5 kbps
• 热关断
• 独立的2.5V 至 5.5V VIO 逻辑供电电源(BIN1051VS-C)
• 结温范围： -55°C 至 150°C
• 超低环路延时:130ns (典型值)

• 通过AEC-Q100 (Grade 1) 汽车应用认证
• 工业自动化
• 楼宇自动化
• HVAC 系统
• 分布式管理
• 自动售货机
• 安防系统
