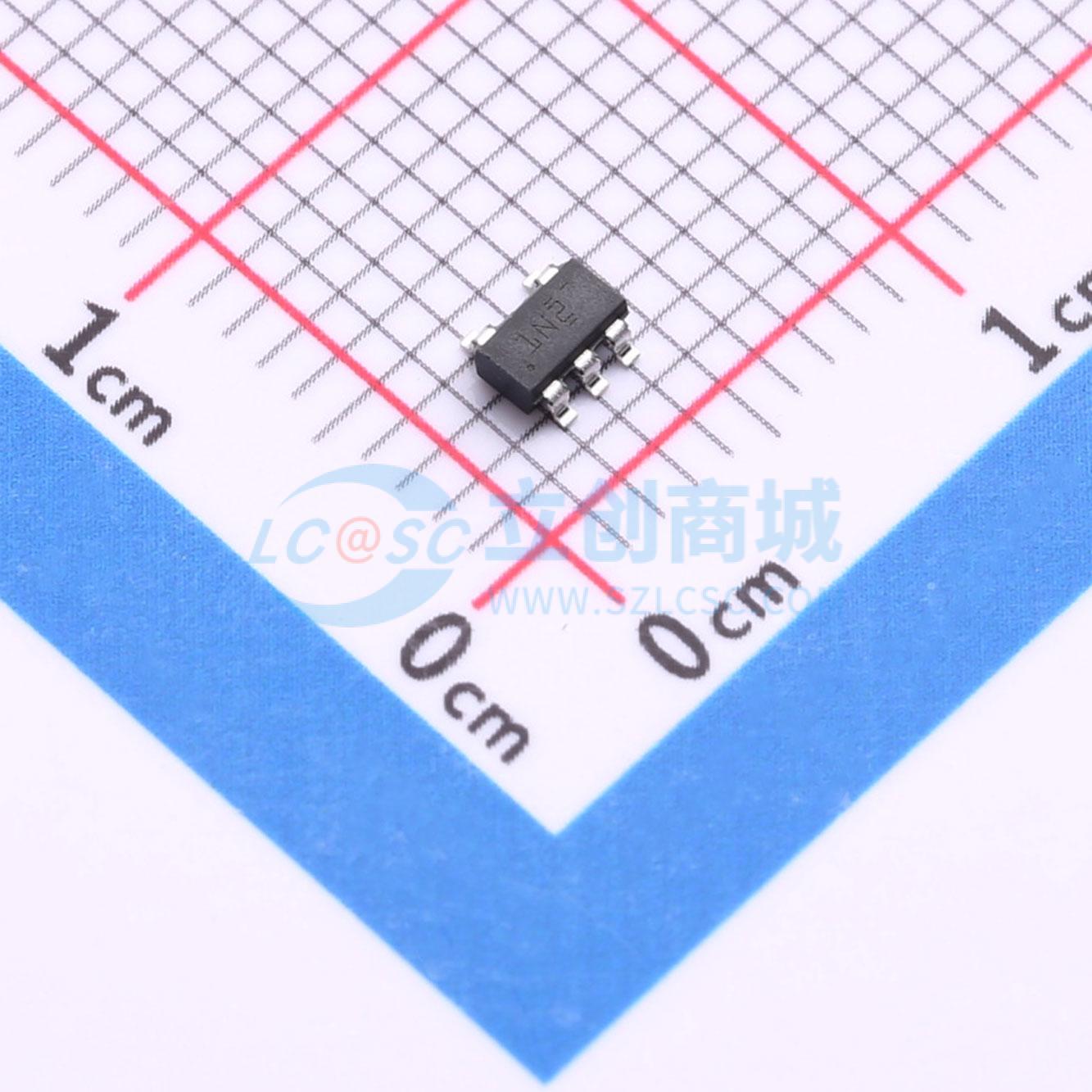

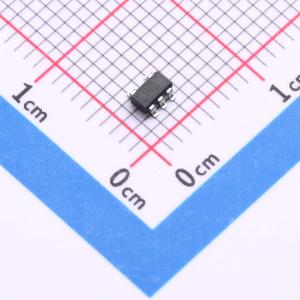

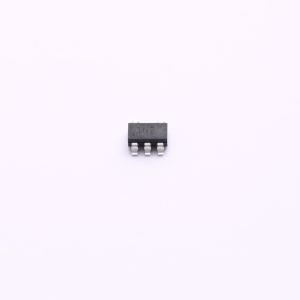

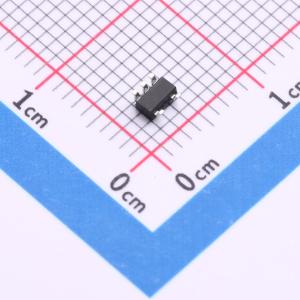

温馨提醒：图片仅供参考，商品以实物为准
TLV9061QDBVRQ1
汽车类10MHz、RRIO、CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV9061（单通道）、TLV9062-Q1（双通道）和TLV9064-Q1（四通道）是单路、双路和四路低压（1.8V至5.5V）运算放大器，具有轨至轨输入和输出摆幅能力。此类器件是具有成本效益的方法，适用于需要低电压运行、小型封装尺寸和高容性负载驱动能力的汽车应用。虽然TLV906x-Q1的容性负载驱动能力为100pF，但电阻式开环输出阻抗便于在更高的容性负载下更轻松地实现稳定。此类运算放大器专为低工作电压（1.8V至5.5V）而设计，性能规格类似于OPAx316和TLVx316器件，并与它们的非汽车级TLV906x对应产品相同。 TLV906x-Q1系列器件可用作通用汽车放大器，适用于需要低噪声和/或高带宽的低电压系统。 TLV906x-Q1系列有助于简化系统设计，因为该系列具有稳定的单位增益，集成了RFI和EMI抑制滤波器，而且在过驱条件下不会出现相位反转。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV9061QDBVRQ1
- 商品编号
- C22439604
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | 530nV/℃ | |
| 压摆率(SR) | 6.5V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 5pA | |
| 输入失调电流(Ios) | 5pA | |
| 噪声密度(eN) | 10nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 103dB | |
| 静态电流(Iq) | 538uA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V |
商品概述
TLV9061（单通道）、TLV9062 - Q1（双通道）和TLV9064 - Q1（四通道）是单路、双路和四路低压（1.8V至5.5V）运算放大器，具有轨至轨输入和输出摆幅能力。此类器件是具有成本效益的方法，适用于需要低电压运行、小型封装尺寸和高容性负载驱动能力的汽车应用。虽然TLV906x - Q1的容性负载驱动能力为100pF，但电阻式开环输出阻抗便于在更高的容性负载下更轻松地实现稳定。此类运算放大器专为低工作电压（1.8V至5.5V）而设计，性能规格类似于OPAx316和TLVx316器件，并与它们的非汽车级TLV906x对应产品相同。 TLV906x - Q1系列器件可用作通用汽车放大器，适用于需要低噪声和/或高带宽的低电压系统。 TLV906x - Q1系列有助于简化系统设计，因为该系列具有稳定的单位增益，集成了RFI和EMI抑制滤波器，而且在过驱条件下不会出现相位反转。
商品特性
- 符合面向汽车应用的AEC - Q100标准 - 温度等级1： - 40°C至 + 125°C，TA - 器件HBM ESD分类等级3A - 器件CDM ESD分类等级C6
- 轨至轨输入和输出
- 低输入失调电压： ± 0.3mV
- 单位带宽增益积：10MHz
- 低宽带噪声：10nV/√Hz
- 低输入偏置电流：0.5pA
- 低静态电流：538μA
- 单位增益稳定
- 内置RFI和EMI滤波器
- 宽电源电压范围：1.8V至5.5V
- 由于具有电阻式开环输出阻抗，因此可在更高的容性负载下更轻松地实现稳定
- 关断版本：TLV906xS
- 功能安全型
- 有助于进行功能安全系统设计的文档
应用领域
- 针对AEC - Q100 1级应用进行了优化
- 信息娱乐系统与仪表组
- 被动安全
- 车身电子装置和照明
- HEV/EV逆变器和电机控制
- 车载(OBC)和无线充电器
- 动力系统电流传感器
- 高级驾驶辅助系统(ADAS)
- 单电源、低侧、单向电流感应电路
