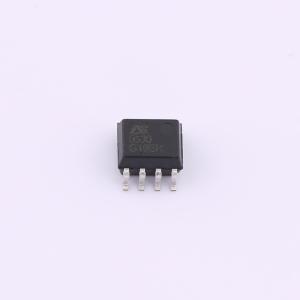

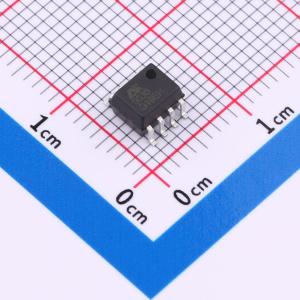

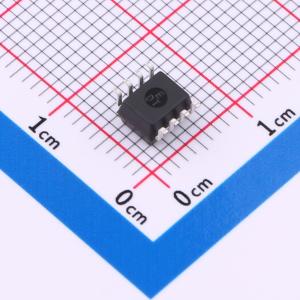

温馨提醒：图片仅供参考，商品以实物为准
AT0530-CuH-S
光耦-高速光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AT0530双通道光电耦合器包含输入和输出间具有电气绝缘的一对发光二极管和光检测器。 广泛应用于：高速逻辑接地隔离、取代脉冲变压器、模拟信号接地隔离、极性感应、隔离模拟放大器。
- 品牌名称
- AOTE(奥特)
- 商品型号
- AT0530-CuH-S
- 商品编号
- C22439636
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1874克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | -500mV~30V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 7% | |
| 通道数 | 2 | |
| 工作温度 | -55℃~+100℃ | |
| 传播延迟 tpLH | 1.5us |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 1.5us | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 8mA | |
| 耗散功率(Pd) | 170mW | |
| 输出电压 | - | |
| 正向压降(Vf) | 1.35V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA | |
| 功能特性 | - |
商品概述
该系列光耦采用高效光电转换技术与先进封装工艺，在输入与输出之间提供可靠的电气隔离，并支持SOP8封装形式，以满足多样化的应用场景需求。
商品特性
- 输入-输出隔离电压 Vios=3750 Vrms
- 高传输比特率：1 MBit/s
- 输出高电平共模瞬态抑制 1 kV/μs
- 爬电距离 >7.0 mm
- 输入-输出绝缘厚度 >0.4mm
- 防潮等级 MSL class1
- 产品符合ROHS、REACH及HF等环保法规要求
应用领域
- 通信与网络
- 工业自动化与控制
- 电机驱动与能源管理
- 新兴技术领域
