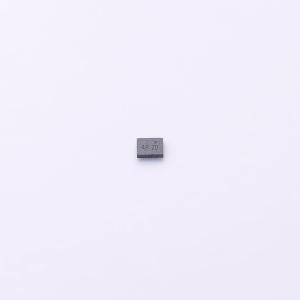

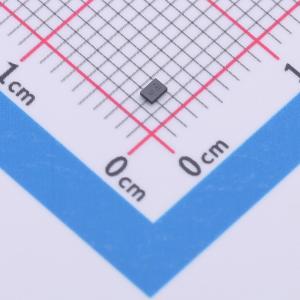

温馨提醒：图片仅供参考，商品以实物为准
BGS14PN10E6327
BGS14PN10E6327
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BGS14PN10E6327
- 商品编号
- C22438870
- 商品封装
- LGA-10(1.5x1.1)
- 包装方式
- 编带
- 商品毛重
- 0.163047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 500MHz~6GHz | |
| 隔离度 | 50dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 2.35dB | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 高最大射频功率：40 dBm CW @ 900 MHz，室温
- 两个超低损耗端口（RF1 和 RF3）：0.19 dB @ f = 0.9 GHz，PIN = 38 dBm；0.29 dB @ f = 1.9 GHz，PIN = 38 dBm；0.51 dB @ f = 2.7 GHz，PIN = 33 dBm；1.20 dB @ f = 3.8 GHz，PIN = 33 dBm；1.90 dB @ f = 5.8 GHz，PIN = 33 dBm
- 两个低损耗端口（RF2 和 RF4）：0.32 dB @ f = 0.9 GHz，PIN = 38 dBm；0.40 dB @ f = 1.9 GHz，PIN = 38 dBm；0.64 dB @ f = 2.7 GHz，PIN = 33 dBm；1.19 dB @ f = 3.8 GHz，PIN = 33 dBm；1.78 dB @ f = 5.8 GHz，PIN = 33 dBm
- 若 RF 端口未施加外部直流，则无需直流去耦组件
- 高 ESD 鲁棒性
- 低谐波产生
- 高线性度：RF1/RF3 72 dBm IIP3，RF2/RF4 74 dBm IIP3
- 无电源干扰
