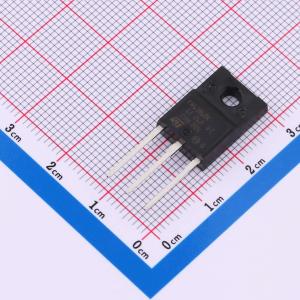

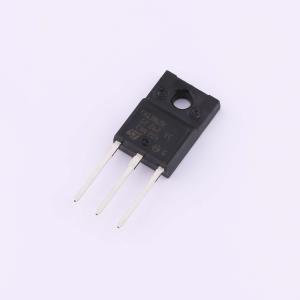

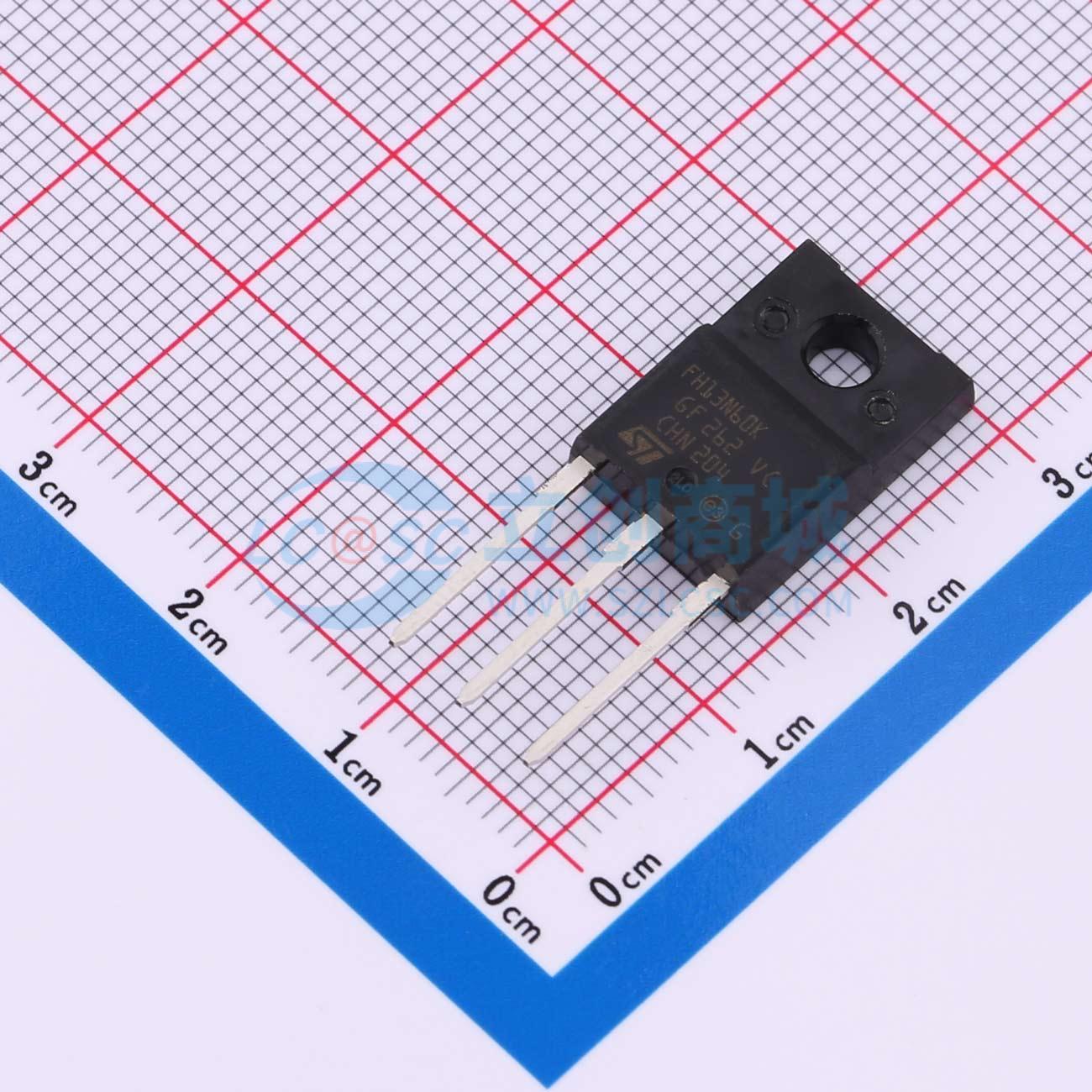

温馨提醒：图片仅供参考，商品以实物为准
FH13N60K
1个N沟道 耐压:600V 电流:11A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ST(意法半导体)
- 商品型号
- FH13N60K
- 商品编号
- C22438938
- 商品封装
- TO-220FP
- 包装方式
- 管装
- 商品毛重
- 2.882826克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 11A | |
| 导通电阻(RDS(on)) | 380mΩ@10V | |
| 耗散功率(Pd) | 25W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 17nC@10V | |
| 输入电容(Ciss) | 580pF | |
| 反向传输电容(Crss) | 1.1pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 32pF |
商品概述
该器件是采用MDmesh™ M2技术开发的N沟道功率MOSFET。凭借其条形布局和改进的垂直结构，该器件具有低导通电阻和优化的开关特性，适用于要求极高的高效转换器。 TO - 220FP宽爬电封装为功率MOSFET提供了更高的表面绝缘性能，可防止在污染环境中可能出现的电弧放电导致的故障。
商品特性
- 极低的栅极电荷
- 出色的输出电容（Coss）特性
- 100%雪崩测试
- 齐纳保护
- 引脚间距达4.25 mm
应用领域
- 开关应用
- LLC转换器、谐振转换器
