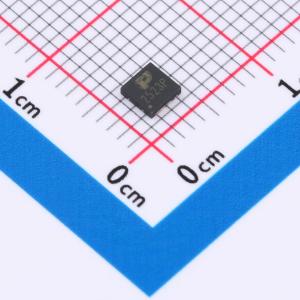

温馨提醒：图片仅供参考，商品以实物为准
TPM1503PD8L
P沟道 耐压:150V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM1503PD8L
- 商品编号
- C22435135
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 940mΩ@10V | |
| 耗散功率(Pd) | 7.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 6.2nC@10V | |
| 输入电容(Ciss) | 200pF | |
| 反向传输电容(Crss) | 10pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品特性
- 漏源电压(VDS):-150 V
- 漏源电流(IDS):-3 A
- 导通电阻(RDS(ON))(栅源电压(VGS) = -10 V 时):<940 mΩ
应用领域
- 有源钳位开关
- 便携式设备和电池供电系统
- 中间直流/直流电源中的有源钳位
